Сложное устройство стропильной системы вальмовой крыши отпугивает начинающих мастеров от ее создания своими руками. Однако, такой способ перекрытия прекрасно подходит для частных домов небольшого размера в европейской стилистике. Чтобы качественно выполнить монтаж вальмовой кровли своими руками следует провести подготовительную, проектную детальность: выполнить расчет, составить чертеж и нанести разметку. Для этих процессов необходимы базовые знания о строении стропильного каркаса, строительные нормы по выбору угла наклона кровельных скатов.
Состав стропильных ферм

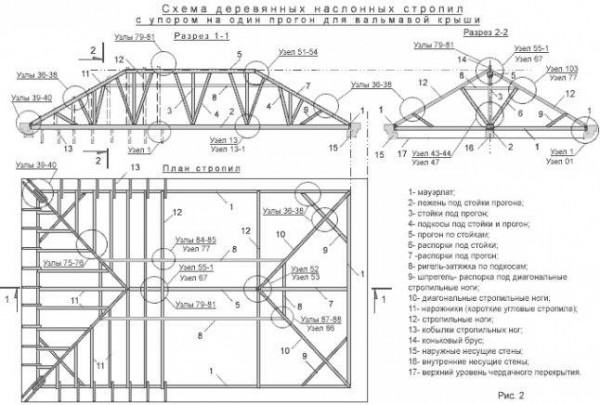

Стропильная система выполняет функции опорного каркаса, на котором лежит основной вес кровли. Ее основной элемент – стропильные ноги, вальмовая кровля насчитывает 4 различных разновидности стропил:
- Диагональные (угловые) стропила. Конструкция стропильной системы вальмовой кровли имеет 4 угловых стропильных ноги. Они продолжают коньковый брус, соединяя его с углом торцевой стены. За счет угловых стропил формируется вальмовый скат, их длина превышает аналогичный параметр рядовых. Так как диагональные ноги несут на себе вес кровельного материала вальм, а также к ним осуществляется крепеж нарожников и торцевых рядовых стропил, для изготовления требуются доски сечением 100х150 мм или сдвоенные обычные, 50х150 мм. Иногда стандартная длина пиломатериалов меньше необходимой, в таком случае требуется изготовление своими руками наборных ног, составленных из элементов. Расчет длины диагональных ног выполняют с применением специального коэффициента, путем умножения на длину рядового стропила.
Правила монтажа диагональных стропил - Рядовые (промежуточные) стропила. Конструкция вальмовой кровли содержит больше всего стропил такого типа. Для изготовления требуется сосновая доска с сечением 50х150 мм первого сорта. Монтаж рядовых ног подразумевает использование двух способов крепления – жесткого и подвижного. Верхнее крепление, к коньку четырехскатной крыши выполняется по жесткому типу, для него используют гвозди или металлические пластины. Нижнее, подвижное, связывает конец ноги с мауэрлатом по принципу ползунка. Конечно, можно фиксировать стропила, используя лишь жесткий тип крепежа, однако он не способен компенсировать усадку деревянных сооружений.
- Центральные рядовые (промежуточные) стропила. Конструкция шести стропильных ног не похожа на остальные стропильные элементы. Их верхняя часть подрезается так, чтобы образовать одну плоскость с коньком и угловыми стропилами.
- Короткие ноги (нарожники). Особенность нарожников в том, что все из них имеют различную длину. Монтаж нарожников своими руками выполняется с помощью гвоздей к диагональным стропилам. Чем ближе короткая нога к верху диагонального стропила, тем больше ее протяженность. Шаг между нарожниками определяет расчет и схема вальмовой крыши, как правило, он меньше, чем расстояние между рядовыми стропилами.
Залог надежности стропильной системы – элементы одинакового сечения, изготовленные из одного и того же материала, исключение составляет лишь диагональные стропила, сечение которых должно быть толще.
Опорные конструкции
Конструкция стропильных ног не позволяет им самостоятельно выдерживать вес кровли, подспорьем в этом деле им служат дополнительные опорные элементы:

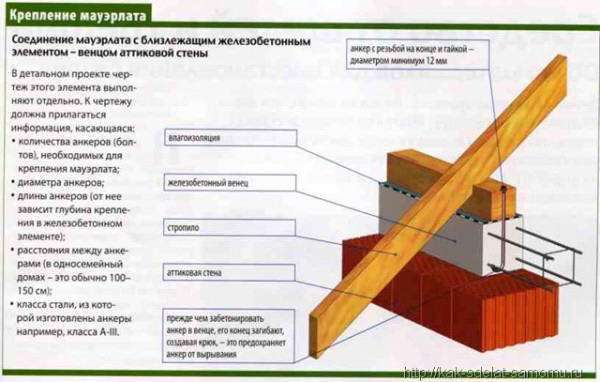

- Мауэрлат. Мауэрлатный брус укладывают на верхний пояс сооружения. У бревенчатого и брусового дома роль мауэрлата играют верхние венцы, укрепленные анкерными болтами. В кирпичных или газосиликатных постройках требуется монтаж мауэрлата своими руками на цементную армированную стяжку. Очень важно рассчитать места крепления бруса так, чтобы они не совпадали с расположением стропил. Прочность мауэрлата снижается с каждым отверстием, проделанном в нем, поэтому нужно делать лишь те, что определил расчет.
Правила установки мауэрлата - Коньковый прогон. Прогон – брус, на котором или поверх которого происходит монтаж стропильных пар. Сечение конькового прогона выбирают в соответствии с сечением стропил, то есть оно должно совпадать.
- Затяжки. Перемычки из досок, которые стягивают стропила из каждой пары между собой. Четырехскатная крыша оснащается верхней или нижней затяжкой. Если затяжка размещена высоко, она называется ригель, а если низко – балка перекрытия. Опытные кровельные мастера следуют одному правилу: чем ближе затяжка к коньку, тем толще она должна быть.
- Стойки. Брус, который устанавливают вертикально на балки перекрытия для поддержки стропильной ноги или конька дома. Четырехскатная мансардная кровля подразумевает монтаж стоек в серединной части стопил, смещенных от цента помещения.

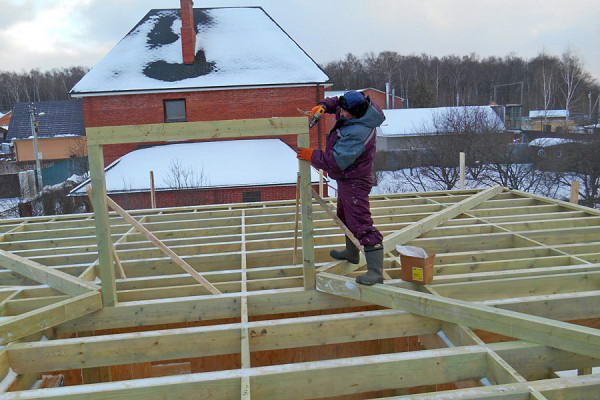

Установка стоек и конькового бруса - Подстропильные ноги. Диагонально закрепляемые бруски, которые предотвращают провисание стропил под собственным весом.
- Шпренгельные фермы. Элементы, обеспечивающие поддержку диагональных стропил. Ферму сооружают, соединяя две доски. Одна из досок стягивает мауэрлат двух смежных сторон, а вторая подпирает стропило.
Расчет составляющих стропильной системы основывается на весе кровли, размерах перекрываемого здания и величине сечения исходного материала.
Вычисление основных параметров системы
Специальные компьютерные программы облегчают вычисления параметров стропильной системы, однако расчет достаточно прост, так как основывается на тереме Пифагора о прямоугольных треугольниках. Схема вычислений выглядит так:
- Первым делом своими руками измеряют ширину и длину перекрываемого сооружения. Необходимо использовать для измерений одну рулетку, каждый замер производить по два раза, чтобы избежать ошибок. На основе полученных данных составляют схематичный чертеж.
Чертеж вальмовой крыши с размерами - Следующий этап – выбор угла наклона четырехскатной крыши с вальмами. Его определяют, исходя из используемого кровельного материала. Так как мягкая черепица лучше всего подходит для покрытия скатов сложной формы, допустим угол от 5-50 градусов. Однако, учтите, что чем круче скаты, тем больше требуется кровельного материала, тем тяжелее опорные узлы, тем трудней выполнять монтаж своими руками.
- Если вы определились с наклоном, можно вычислить высоту конька, умножив тангенс угла между основанием и плоскостью скатов на длину торцевой стены. Четырехскатная мансардная кровля обсчитывается в обратном порядке, исходя из желаемой высоты потолка.
- Чтобы вычислить расстояние между коньком и концом свеса, нужно вычислить квадрат из произведения половины длины торцовой стены и высоты конька.
- Площадь крыши можно рассчитать, сложив площади ее скатов, воспользовавшись формулой для треугольника и трапеции.
Расчет состава стропильной системы не только позволит закупить необходимое количество строительного материала, но верно определить объем фундамента, однако, учтите, кровельный материал нужно приобретать с запасом 15-25% на нахлест и подрезку.
Результатом вычислений должен стать подробный чертеж и упрощенная схема для нанесения разметки. Четырехскатная крыша может строится по готовым проектам, если использовать стандартный угол наклона.
«Золотые» правила кровельщиков
Опытные мастера-кровельщики говорят, что стропильная система крыши с торцевыми вальмами не сложнее двухскатной, если соблюдать «золотые» правила, которые сформировались за долгие годы работы:
- Использовать для изготовления стропил доски и брус одного сечения, то есть стропила и коньковый прогон выполнять из доски 50х150 мм, мауэрлат и лежень из бруса 150х150 мм.
- Выполнять расчет до начала работ по установке кровли, основываясь на неоднократно проверенных измерениях.
- Узлы стропильной системы должны быть отражены в проектной документации и проверены расчетом нагрузок.
- Выбирать сечение стропил нужно в соответствии с длиной, весом кровельного материала и перекрываемой площадью.
- Своими руками монтаж выполняют с помощью подсобника, длинные, тяжелые диагональные стропила сложно установить в одиночку.
Четырехскатная крыша и узлы ее стропильной системы достаточно сложны в монтаже, однако, отсутствие фронтонов делает ее надежной защитой от холода, порывистого ветра и дождя.
