Хотите построить прочную и красивую крышу, но не знаете, какую конструкцию выбрать? Я расскажу, что такое четырехскатная крыша и что нужно знать, чтобы ее построить самостоятельно. А в качестве бонуса объясню, по какому принципу проектируется и из каких элементов состоит стропильная система, и как устраивается кровельный пирог.
Основные сведения о четырехскатных кровлях
Четырёхскатная, она же вальмовая крыша — это конструкция с четырьмя наклонными скатами, два из которых имеют форму трапеции, а два — форму равнобедренного треугольника.
Треугольные торцевые скаты называются вальмами, отсюда и название кровли. Из-за характерной формы, если смотреть сверху, крыша в народе именуется «конвертом». Для сравнения, конструкция шатровой крыши состоит из одинаковых скатов.
| Иллюстрации | Тип вальмовой кровли в соответствии с конструкционными особенностями |
 |

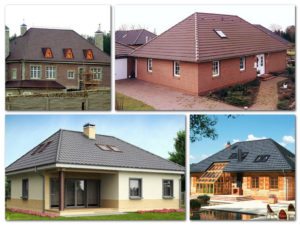

Традиционная вальмовая кровля. Такая конструкция по всему периметру имеет одинаковый свес, то есть, все скаты на одинаковое расстояние отходят от несущих стен. |
 |

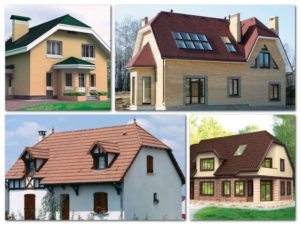

Полувальмовая, так-называемая голландская крыша. Такая конструкция состоит из 4 наклонных скатов, но два треугольных ската, как на фото, заканчиваются чуть выше, чем основные скаты, выполненные по форме трапеции. |
Особенности стропильных систем вальмовых кровель
Перед тем как сделать четырехскатную крышу, нужно определиться с типом стропильной системы:
- Если чердачное помещение предполагается использовать в качестве мансарды, лучше применить висячие стропила, где можно обойтись без вертикальных подпорок;
- Если площадь перекрытия больше 100 м², предпочтительно использовать наслонные стропила которые опираются на мауэрлат и лежень. За счет применения вертикальной подпорки, такие кровли демонстрируют высокую устойчивость к механическим нагрузкам.
| Иллюстрации | Элементы в конструкции четырехскатной кровельной системы |
 |
Мауэрлат. Это бревно или брус, жёстко закреплённый по периметру несущих стен. В мауэрлат упираются нижние концы наклонных балок.
Основная задача мауэрлата — равномерное распределение нагрузки от крыши на несущие стены. |
 |
Коньковый прогон. Это расположенная в верхней части стропильной системы продольная балка, на которой соединяются верхние торцы наклонных балок. |
 |

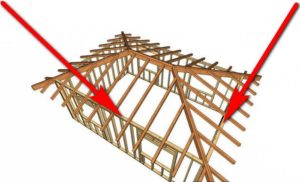

Диагональные накосные стропила. Это диагонально расположенные балки, которые формируют вальмы и трапециевидные скаты.
Верхние торцы диагональных стропил соединяются на коньковом прогоне.
|
 |
Нарожники. Это вертикальные балки, которые устанавливаются в промежутке между накосными балками.
|
 |
Подкосы. Это диагонально расположенные распорки, которые одним концом крепятся на лежне, а другим концом упираются в среднюю часть накосных стропил.
На кровельных системах с большой площадью покрытия, такие распорки устанавливаются для поддержки нарожников.
. |
 |
Вертикальные стойки. Это балки, которые соединяют лежень с коньковым прогоном. На небольших кровлях стойки устанавливаются в непосредственной близости от узла крепления стропил и прогона. На больших кровлях устанавливаются промежуточные стойки. |
 |
Лежень. Это брус или бревно, которые выполняют функцию промежуточного мауэрлата. Лежень крепится поверх внутренней стены.
В том случае, если внутренняя стена располагается не под коньковым прогоном, лежень крепится двумя концами на мауэрлате или выполняется висячая стропильная система. |
 |
Узел крепления накосных стропил. Накосные стропила, при формировании вальм, соединяются в верхней части.
Для того, чтобы выдержать требуемый угол вальм, боковые стропила подрезаются под соответствующим углом и крепятся на прогоне или на прямых стропилах, через перфорированные металлические пластины. |
 |
Узел крепления стропил и стяжек к мауэрлату. Это самый нагруженный узел в конструкции стропильной системы. Поэтому мауэрлат фиксируется на несущей стене анкерными болтами.
Остальные соединения в этом узле выполняются посредством специальных метизов — перфорированных пластин и резьбовых шпилек с гайками. |
 |

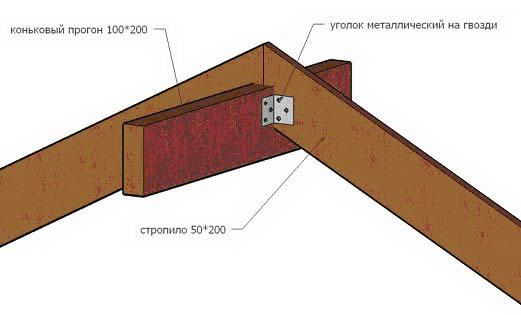

Узел соединения стропил на прогоне. В этом узле стропила стыкуются встык или внакладку. Крепление выполняется своими руками с применением металлических перфорированных уголков. |
Рекомендации по устройству стропильных систем
Чтобы четырехскатная крыша своими руками была построена правильно, нужно рассчитать ее уклон. Угол наклона скатов свыше 60 градусов приведет к тому, что кровлю будет срывать ветром, а недостаточный уклон станет причиной того, что снег будет очень медленно сходить. Поэтому нужно выбрать среднее значение, например, 45 градусов.
По формуле Hк = Lптс х tgb можно вычислить высоту конькового прогона. Используя немного видоизменённую формулу tgb = Нк/Lптс можно рассчитать угол наклона скатов по уже известной высоте конька. Далее округляем полученное число и по таблице 1 находим угол наклона трапециевидного части крыши.
Особенности устройства кровельного пирога
| Иллюстрации | Тип кровли по способу утепления |
 |

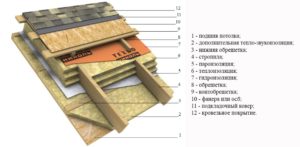

Теплая кровля. Такой тип кровельного пирога актуален, если чердачное помещение эксплуатируется в качестве жилья.
В промежутках между наклонными балками формируется сложный пирог из пароизоляции утеплителя, вентиляционного зазора и кровельного покрытия. |
 |

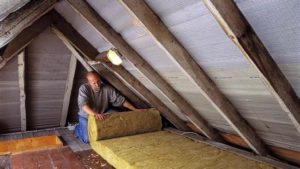

Холодная кровля. Такую конструкцию формирует кровельный материал и пароизоляция, тогда как теплоизоляция выстилается не по скатам, а на балки перекрытий. |
Подведем итоги
Теперь вы знаете, из каких компонентов состоит четырехскатная крыша и что нужно учесть при ее проектировании. Чтобы лучше ознакомиться с подробностями, посмотрите видео в этой статье. Если останутся вопросы, задавайте их в своих комментариях.
