Вальмовая крыша: стропильная система, инструкция как сделать своими руками, схема, видео и фото

Вальмовая крыша своими руками делается сложнее, чем двускатная — все-таки конструкция включает куда больше узлов. Но разобравшись в деталях, соорудить такую кровлю вполне реально. Для этого необходимо правильно рассчитать основные параметры крыши, подобрать подходящие материалы и собрать каркас, учитывая все требования к его прочности и конфигурации. Этим и займемся.

Базовые узлы кровли

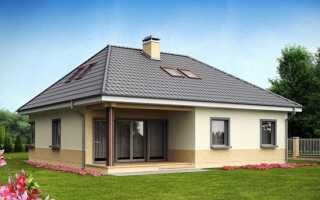

Чтобы понять, как сооружаются такие конструкции, нужно разобраться, что такое вальмовая крыша в принципе. К этой разновидности относят четырехскатные кровли, которые возводятся над прямоугольными зданиями. В отличие от двускатных конструкций, на торцах здания сооружаются не вертикальные треугольные фронтоны, а наклонные вальмы.

Встречается и полувальмовая конструкция (она же — датская или голландская). У таких крыш нижняя часть фронтона представлена вертикальной трапецией, а верхняя — наклонной полувальмой.

Конфигурация такой крыши обусловлена конструкцией ее стропильной системы:

1. Накосные стропила (иногда и называют угловыми) нижними концами опираются на углы здания, а верхними крепятся к коньку. Именно они задают весь абрис кровли, формируя скаты по длинным сторонам и вальмы — по коротким.

2. Промежуточные стропила соединяют верхний край стены (либо уложенный на него мауэрлат) с коньковым брусом. На вальмах обычно ставится по одному промежуточному стропилу, на скатах — по нескольку штук, с шагом от 0,5 до 1 м.
3. Нарожники — короткие стропильные ноги, которые формируют плоскости скатов и вальм в месте примыкания к накосным стропилам. Нижняя часть ноги в этом случае опирается на мауэрлат, а верхняя — крепится к плоскости стропила.

4. Коньковый брус вальмовой кровли получается более коротким, чем в двускатных конструкциях. Они используется для связывания всех стропил в верхней части в единую систему.

Дополнительно всю систему можно усилить стойками и подкосами, благодаря которым вальмовая крыша приобретет дополнительную прочность и жесткость. Кроме того, вертикальные стойки обычно используются в качестве каркаса стен при оборудовании помещений в подкровельном пространстве.

Технология возведения

Материалы для устройства кровли

Как я отметил выше, вальмовая крыша вполне может быть построена самостоятельно. Но чтобы каркас ее был надежным, необходимо подобрать материалы с достаточной несущей способностью.

Как правило, параметры стропил рассчитываются, исходя их таких параметров как площадь основания кровли, высота конька и угол наклона. Но для уменьшения трудозатрат можно воспользоваться и готовыми цифрами, приведёнными в таблице:

Иллюстрация	Элемент/материал для изготовления
	Мауэрлат. Брус сосновый от 100х150 мм.
	Стропила накосные. Доска сосновая 50х150 или 5х200 мм.
	Стропила промежуточные и нарожники. Доска сосновая 50х150 мм.

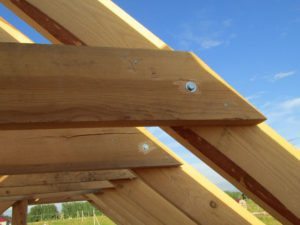

	Стойки, подкосы, затяжки и другие детали. Брус 50х100 или доска 50х150 мм.
	Обрешетка. брус 40х40 или 50х50 мм; доска толщиной от 30 мм; фанера или ориентированно-стружечная плита (ОСБ) от 20 мм.
	Металлические накладки для усиления соединений.

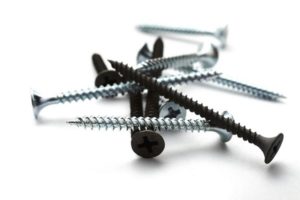

	Крепеж. шпильки 10-15 мм для мауэрлата; саморезы; скобы; гвозди.
	Пропитка для древесины.

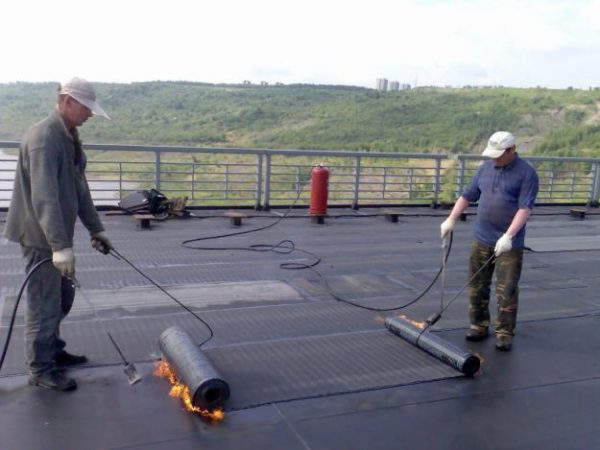

	Кровельная гидроизоляционная мембрана.

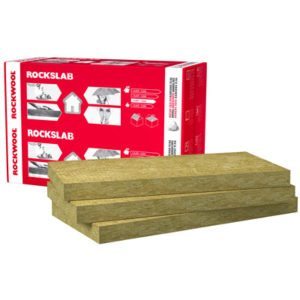

	Теплоизоляционный материал.

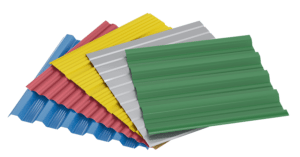

	Кровельный материал: металлочерепица; битумная черепица; профнастил и т. д.

Поскольку стропильная система вальмовой крыши — это основа всей конструкции, то и материалы для нее нужно отбирать очень придирчиво. Древесина для стропил, конька и других элементов должны быть сухой, ровной, без повреждений и червоточин. Кроме того, после закупки ее нужно досушить, а затем обработать проникающими пропитками, которые предотвратят гниение материала.

Что касается утепления, то оно весьма желательно — большая площадь скатов приводит к повышенным теплопотерям. В качестве теплоизоляционного материала я бы рекомендовал использовать маты на основе минеральной (базальтовой) ваты. Да, цена у них достаточно высокая, но малая теплопроводность и хорошая паропроницаемость делают вложение вполне оправданным.

Делаем стропила вальмовой крыши

Крыша своими руками сооружается по стандартной технологии: сначала делается каркас, потом он утепляется и гидроизолируется, а затем поверх гидроизоляции укладывается кровельный материал. Но если все финишные операции выполняются по типовым схемам, то при постройке каркаса есть и свои особенности.

Как сделать стропильную систему — расскажу и покажу в таблице:

Иллюстрация	Этап работы
	Установка мауэрлата. На верхнюю часть несущих стен укладываем деревянный брус, пропитанный антисептиком. Под брус подкладываем слой рубероида или гидроизоляционную мембрану. Для фиксации используем либо анкеры, либо шпильки с резьбой, которые предварительно вмуровываем в кладку.

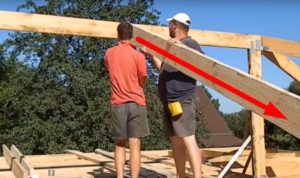

	Установка конькового прогона. На вертикальных стойках закрепляем коньковый брус. Фиксируем конструкцию диагональными стропилами со стороны вальм. Угол наклона стропил должен соответствовать углу ската кровли.

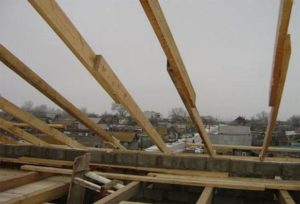

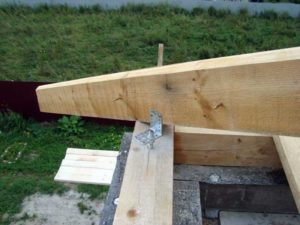

	Монтаж накосных стропил. Выполняем установку диагональных стропильных ног. Для этого нижний край доски крепим к мауэрлату на углу, а верхний — фиксируем на коньковом брусе, используя металлические накладки.
	Монтаж промежуточных стропил. Стропильные ноги выравниваем, выставляем с выбранным шагом и закрепляем на мауэрлате. Верхние края каждого стропила обрезаем и фиксируем на коньковом прогоне.

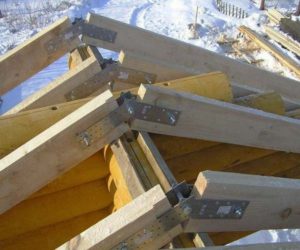

	Монтаж нарожников. Короткие стропила также закрепляем на каркасе: нижнюю часть ставим на мауэрлат, верхнюю срезаем по диагонали и подгоняем к плоскости накосного стропила.

Готовая стропильная система вальмовой кровли служит основой для дальнейших работ — монтажа обрешетки, утепления, гидроизоляции и т. д.

Заключение

Вальмовая крыша имеет свои характерные особенности, обусловленные в первую очередь конструкцией каркаса. Эти особенности нужно учитывать и при проектировании, и при подборе материал, и главное — при постройке кровли.

Разобраться в деталях вам поможет видео в этой статье, кроме того, вы всегда можете получить консультацию опытных кровельщиков, задав вопрос в комментариях.
