Стропильная нога: система, обработка, пропитка

стропильная ногаСтропильная система оборудуется для укладки материала покрытия кровли и обеспечивает прочность и надежность возводимой крыши. В данной статье рассказано о том, как выполняется монтаж системы стропил и какие элементы (стропильная нога, мауэрлат и т.д.) она в себя включает.

Крыша – это несущая конструкция, выполняющая целый ряд функций:

  • Принимает на себя все нагрузки извне, такие как вес самой кровли и ее элементов;
  • Передает нагрузку с обрешетки и уложенного на ней материала на внутренние опоры и стены здания;
  • Придает зданию эстетичный внешний вид;
  • Ограждает помещение чердака от внешнего мира и т.д.

К основным несущим элементам крыши можно отнести стропила, обрешетку и мауэрлат. Помимо этого несущая конструкция включает в себя целый ряд дополнительных элементов крепежа, таких как стойки, ригели, распорки, подкосы и многие другие.

На прочность и надежность кровли непосредственное влияние оказывает ее несущая конструкция — система стропил. Стропила представляют собой основную несущую часть конструкцию кровли.

Стропильная система должна выдерживать не только вес самой кровли, но и снежного покрова на ней и давление ветровых потоков, поэтому ее расчет производится с учетом таких характеристик, как материал кровли и климатические условия местности.

Конструкция стропильной системы

обработка стропил

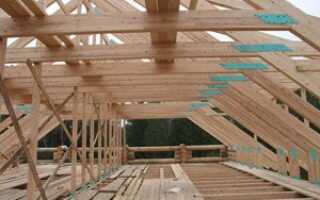

Пример стропильной конструкции

Жесткость кровельного каркаса обеспечивается креплением стропил между собой, в результате чего получают прочную стропильную систему. Для того чтобы крыша не была сорвана порывами ветра, каркас следует надежно связать с коробкой здания.

Наиболее часто при строительстве коттеджей и загородных домов применяются стропильные системы из древесины, отличающиеся простотой изготовления и монтажа.

Кроме того, если при строительстве стен были допущены ошибки, довольно легко выполняется дополнительная обработка стропил —  укорачивание, наращивание, подтесывание и т.д.

При монтаже системы стропил также используются дополнительные крепежные элементы, такие как:

  • Шурупы;
  • Болты;
  • Гвозди;
  • Хомуты;
  • Скобы.

Помимо крепления их применяют для усиления несущей конструкции кровли. Детали кровли, связанные друг с другом, в результате чего получается стропильная ферма, основу которой составляют треугольники, являющиеся наиболее жесткой геометрической фигурой.

При выборе материала, из которого будет изготавливаться и монтироваться стропильная система, следует принимать во внимание различные архитектурные и конструктивные нюансы данного проекта.

Важную роль также играет противопожарная и антисептическая пропитка для стропил, оказывающая непосредственное влияние на длительность срока службы кровли.

Стропильная система, состоящая из стропильных ног, является основной несущей частью кровли. Монтаж стропил выполняется под углом, равным углу уклона кровельных скатов.

Нижние части стропильных ног опираются через мауэрлат, позволяющий распределить нагрузку равномерно, на внешние стены. Верхними концами ноги стропил опираются на промежуточные подгоны или брус под коньком.

Оттуда нагрузка при помощи системы стоек передается на несущие внутренние стены.

Виды стропил

Состав висячих стропил:

  1. Нога стропила;
  2. Ригель;
  3. Перекрытие чердака.

Элементы наслонных стропил:

  1. Мауэрлат;
  2. Нога стропила;
  3. Затяжка;
  4. Бабка;
  5. Подкос.
система стропил
Висячие (слева) и наслонные (справа) стропила

Различают две разновидности стропил: висячие и наслонные:

  1. Висячие стропила имеют только две точки крайних опор (например, на стены дома без использования промежуточных опор), при этом их ноги стропил работают на изгиб и сжатие. Конструкция висячих стропил создает серьезное распирающее усилие по горизонтали, передаваемое стенам. Для уменьшения данного усилия используется растяжка, при помощи которой выполняется соединение стропильных ног. Растяжку располагают как в основании стропил, которая становится тогда балкой перекрытия, что является наиболее распространенным вариантом для мансардных кровель, так и на большей высоте. Увеличение высоты расположения растяжки требует повышения ее мощности и надежности ее крепления к стропилам.
  2. Установку наслонных стропил выполняют в зданиях с несущей средней стеной или промежуточными опорами в виде столбов, концы которых опираются на внешние стены, а середина – на опоры или внутреннюю стену. Элементы таких стропил выполняют функцию бабок, работая только на изгиб. Конструкция наслонных стропил меньше веса висячих, требует меньшего расхода материалов и, соответственно, меньших финансовых затрат. Монтаж наслонных стропил выполняется, когда опоры удалены друг от друга не более, чем на 6,5 м. При установке дополнительной опоры наслонные стропила могут перекрывать ширину до 12 м, а при двух опорах – до 15 м.

Важно: при монтаже единой конструкции кровли для нескольких пролетов допускается чередование наслонных и висячих стропильных ферм. В местах, где промежуточные опоры отсутствуют, используют висячие стропила, а в остальных местах – наслонные.

Ноги стропил обычно опирают не напрямую на стены дома, а на специальный брус, называемый мауэрлатом. Он может быть расположен по всей длине дома либо подложен только под ноги стропил.

В случае деревянных конструкций в качестве мауэрлата используется брус или бревно, являющееся верхним венцом сруба.

В случае кирпичной кладки стен маэурлат представляет собой брус, установленный вровень с внутренней поверхностью стены, ограждаясь выступом кладки снаружи. Между кирпичом и мауэрлатом необходимо уложить слой гидроизолирующего материала, например – рубероид в два слоя.

Полезно: в случае небольшой ширины стропильных ног со временем может произойти их провисание. Во избежание этого применяют специальную состоящую из ригеля, стойки и подкосов решетку.

В верхней части конструкции стропил независимо от типа кровли производят укладку прогона, соединяющего между собой фермы или стропила.

На данном прогоне впоследствии обустраивают конек кровли.  В тех местах, где несущие стены отсутствуют, пятки ног стропил опирают на продольные балки достаточной мощности – прогоны боковые.

Их размеры зависят от действующей нагрузки.

Монтаж системы стропил

пропитка для стропил
Крепление стропил к мауэрлату

Углы наклона скатов кровли задаются застройщиком с учетом типа здания и назначения пространства чердака.

При этом следует также помнить о том, что на угол наклона влияет также выбранный для покрытия кровли материал:

  • При рулонном покрытии рекомендуемый угол уклона составляет от 8 до 18º;
  • При покрытии листами асбоцемента или стали кровельной – от 14 до 60º;
  • При покрытии кровли черепицей – от 30 до 60º.

После того, как возведены несущие стены дома, начинают монтаж системы стропил. Чаще всего система стропил рубленого деревянного дома существенно отличается от стропильных систем домов из кирпича, блоков пеногазобетона и панельных или каркасных деревянных домов. Эти отличия довольно значительны даже при одинаковых форме, виду и типу крыши.

Основными элементами несущей конструкции являются обрешетка и стропильные фермы. Сама кровля является только наружной частью крыши, укладываемой на несущей конструкции, которая состоит из обрешетки и балок стропил.

Для изготовления стропил независимо от типа конструкции рекомендуется использовать материал сечением 200х50 или 150х50 мм.

Для изготовления обрешетки большинства покрытий применяются доски и бруски, размеры которых составляют 50х50 (40х40) или 150х25 (100х25) мм. Расстояние между ногами стропил составляет в среднем 90 см.

При уклоне крыши, превышающем 45º, данное расстояние увеличивают до 100-130 см, а при строительстве в местности с большим количеством выпадающего снега – уменьшают до 60-80 см.

Укладка обрешетки на стропила
Укладка обрешетки на стропила

Для более точного расчета шага стропильных ног следует учитывать их сечение и расстояние между соседними опорами (стойками, прогоном конька, подкосами) несущей конструкции, а также тип материала, используемого для покрытия кровли.

В случае, если жесткость в плоскости ног стропил обеспечивается непосредственно фермами, противостояние нагрузкам ветра, возникающим со стороны фронтона (щипца) обеспечивается установкой требуемого количества диагональных связей.

В качестве таких связей могут использоваться доски толщиной 3-4 см, которые прибиваются в основании крайней ноги стропила и в средней части соседней ноги.

Стропильные ноги являются основным элементом системы стропил, поскольку именно на них ложится основная нагрузка кровли.

Поэтому рассчитывать и монтировать, как саму стропильную систему следует тщательно и грамотно, чтобы крыша служила как можно дольше и эффективнее.
