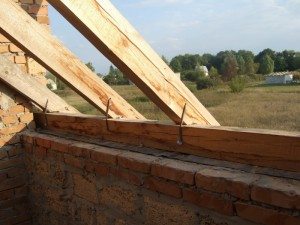

крепление стропил к мауэрлатуКрепление стропил к мауэрлату является одним из важнейших соединений, от надежности которого зависит не только долговечность крыши в целом, но и безопасность обитателей строения, поскольку неграмотный подход к делу может обернуться сходом стропильных ног с мауэрлата, с дальнейшим перекосом крыши и даже возможным падением некоторых ее элементов на территорию вокруг здания.

Рассмотрим технологию крепления несущих элементов кровельной конструкции и более подробно остановимся на подходящих для этого средствах крепления.

Правила выполнения крепления стропил к мауэрлату

Чтобы правильно выполнить соединение стропил с мауэрлатом, необходимо четко придерживаться следующих правил:

  • Соединительные детали к мауэрлату и стропилам крепят надежно и качественно.
  • Запилы стропил в местах прилегания к мауэрлату должны быть точными и обеспечивать плотное прилегание. При этом не допускается применение разного рода подкладок и прочих подобных элементов, способных со временем, деформироваться, вылететь и т.п.
  • Установка стропил на мауэрлат, крепление к другим стропилам, растяжкам, раскосам и прочим элементам выполняется при помощи металлических уголков, пластин, специальных кронштейнов (на строительном рынке можно отыскать достаточное количество специальных крепежей для стропил, для различных видов соединений), болтов либо шпилек с резьбой.

Совет! Для гаек и болтов обязательно применение шайб или металлических пластин, предотвращающих затопление гайки в древесине.

  • В роли накладок как альтернативу металлическим пластинам можно применять обрезки фанеры.
  • Использовать крепления стропил на одних лишь гвоздях или шурупах допускается только какое-то время, в процессе установки стропил. В последствие они подлежат замене на крепления посредством пластин, уголков и болтов.
  • Для деревянных домов является обязательным крепление стропил скользящее к верхним боковым бревнам либо брусу мауэрлату. С целью обеспечения скольжения стропильных ног по стене по причине усадки стен из дерева, используют специальные элементы, так называемые «салазки» («санки»). Применение данных элементов крепления не только желательно, но даже обязательно, в особенности если речь идет о покрытии кровли дорогой черепицей либо мягкой кровлей.
  • Перед тем, как крепить стропила, нижнее крепление в месте прилегания стропил к мауэрлату подлежит запиливанию так называемого седла в стропило, которое должно обеспечивать плотное прилегание к мауэрлату. Как правило, практикуют выполнение шаблона, по которому затем производят подобные запилы на каждом стропиле при идентичном угле крыши на всех ее скатах. При разнице углов на различных скатах запил под мауэрлат также будет отличаться для стропил каждого ската. Запил обычно делают не глубже ¼ ширины стропила.
  • Крепление стропильной системы к мауэрлату должно обеспечивать удерживание крыши от поднятия порывами ветра, а также выдерживание нагрузки от тяжести крыши на мауэрлат. Такое крепление может быть обеспечено применением специальных стальных уголков. По аналогичному принципу выполняют узел укладки стропил на вертикальное «кресло».

Что касается крепления стропил друг с другом на коньке, то оно происходит встык и закрепляется стальными пластинами.

В иных местах соприкосновения стропил между собой, к примеру, на диагональном стропиле, элементы также требуют точного припиливания (для плотного прилегания), закрепления уголками или пластинами (в зависимости от места соединения) и скрутки болтами.

Рекомендации по крепежу нижних концов стропил к зданию

как крепить стропила
Установка стропил и мауэрлата на кирпичную стену производится по следующей схеме

Некоторые псевдо профессионалы ошибочно советуют такие способы крепления стропил, как применение скруток непосредственно к газо- или пеноблокам. Однако каменные блоки не способны надежно удерживать крепежные детали.

К примеру, гвоздь 100 мм, вбитый в блок, может быть извлечен оттуда при некотором усилии даже руками. Другими словами, закрепленные в блок скрутки не смогут надежно удерживать ни стропила, ни мауэрлат, в особенности при давлении стропилом на конструкцию не только вертикально вниз, но и в сторону.

Более надежным является крепление стропил к кирпичной стене или стене из другого блочного материала с применением армированного пояса шириной и высотой в 200мм, в который перед заливкой крепятся резьбовые оцинкованные шпильки в диаметре минимум 14 мм, и шагом в пределах 1-1,5 м.

Шпильки меньшего диаметра будут не столь надежными, поскольку при некотором усилии будут гнуться.

Для усиления крепления стропильной системы в основании шпилек могут быть приварены арматурные крестовины либо закреплена усиленная шайба с гайкой.

В момент заливки армированного пояса желательно производить корректировку вертикальности расположения шпилек по уровню. Это позволит избежать в дальнейшем трудностей при надевании на шпильки мауэрлата.

Если же шпильки по какой-либо причине были внедрены в монолит под углом, не следует отчаиваться – просто требуется приложить несколько больше усилий для высверливания в мауэрлате отверстий под шпильки под необходимым углом.

Виды и особенности крепежей стропил к мауэрлату

способы крепления стропил
Перед тем, как закрепить стропила без использования мауэрлата, сооружают армированный пояс

Теперь рассмотрим, чем крепить стропила к мауэрлату:

  1. Крепление (кронштейн) для балок типа WB – используется при креплении консоли несущих балок в процессе устройства систем деревянных перекрытий при постройке деревянных домов.

Преимущества у кронштейнов данного типа следующие:

  • Не требуют врезки в несущую балку, таким образом, не провоцируя ослабление несущей способности данной конструкции.
  • Не требуют использования специального оборудования, принадлежностей и инструмента.
  • Крепление производится шурупами, гвоздями либо анкерными болтами.

Изготовлены такие крепежи из листовой оцинкованной стали толщиной 2 мм.

  1. Крепление балок раздельного типа WBD – применимо при креплении консоли несущих балок нестандартного размера в процессе устройства деревянных перекрытий при возведении деревянных домов.



как закрепить стропила
Укрепление стропил на мауэрлате можно производить при помощи кронштейна WB

Крепеж обладает следующими преимуществами:

  • Аналогично предыдущему не испытывает необходимости во врезке в несущую балку, чем не вызывает ослабления ее несущей способности.
  • Как правило, применим при креплении нестандартного бруса.
  • Крепежную деталь крепят при помощи гвоздей, шурупов или анкерных болтов.
  • Нет необходимости в использовании специального инструментария, оборудования и принадлежностей.
  1. Соединитель универсальный.
  2. Соединитель бруса.

Совет! Перед тем, как правильно установить стропильную систему, необходимо определить для себя виды планируемых к использованию крепежей и рассчитать их требуемое количество.

  1. Крепеж для стропил LK – применяется для крепления стропил и балок стропильно-подстропильной системы при монтаже конструкций из дерева и кровли при постройке деревянных домов. Обладает преимуществами, аналогичными крепежу WB, однако крепление осуществляют только шурупами и гвоздями.
  2. Монтажная перфорированная лента ТМ – используется при необходимости усиления несущей способности конструктивного узла. Также является необходимой при фиксации и креплении вспомогательных элементов.

Обладает следующими характеристиками:

  • Обеспечивает надежное соединение деталей.
  • Также не требует врезки и не ослабляет несущую способность как самого узла, так и всей конструкции в целом.
  • Крепится посредством стандартного набора инструментов при помощи шурупов и гвоздей.

Усиленный уголок КР – применим при креплении несущих элементов стропильно-подстропильной системы при возведении домов из дерева. Таким уголком можно как укрепить стропила на мауэрлате, так и обеспечить повышение несущей способности конструкции.

К тому же он не требует зарезки и врезки и применения специализированного оборудования, принадлежностей и инструмента. Крепится уголок шурупами либо ершеными гвоздями.

Подвиды уголков КР:

  • Уголки КР11 и 21 – являются технически усовершенствованными уголками КР1 и 2 соответственно. Использование отверстия для анкеровки новой (овальной) формы позволяет существенно снизить риск обрыва болта крепления во время естественной осадки и нагрузки конструкции. Применимы профессиональными строителями.
  • Уголок КР5 – предназначен для соединения конструктивных деталей, обладающих большей несущей способностью.
  • Усиленный уголок КР6 – изготавливаемый из 3мм стали, с овальным отверстием, обеспечивающим более надежную анкеровку за счет снижения риска обрыва болта крепления при нагрузке и естественной осадке конструкции. Предназначается для конструкций с большим весом, устраиваемых профессиональными монтажниками.
  1. Монтажный уголок КМ – изготовлен из перфорированной стали и применим при креплении несущих и вспомогательных элементов стропильно-подстропильной системы при возведении домов из дерева.

Преимуществами данного уголка служат:

  • Отсутствие потребности врезки, обеспечивающее сохранность несущих способностей узлов и конструкций в целом.
  • Отсутствие потребности в использовании специального оборудования.
  • Осуществление крепления посредством гвоздей и шурупов.
  1. Усиленный уголок KMRP – может регулироваться и применим для любых соединений под углом в 90 градусов. Использование штамповки позволяет переносить уголку существенные нагрузки. Уголок предназначен для креплений к мауэрлату деревянных стропил, а уникальное горизонтальное отверстие позволяет использовать уголок при выполнении смещаемой подпорки.
  2. Опора закладная.
  3. Крепеж забивной для стоек.
  4. Монтажная перфорированная лента ТМ – используется при необходимости усиления несущей способности конструктивного узла. Также незаменима при фиксации и креплении вспомогательных элементов.
как крепить стропила к мауэрлату
Как крепить стропила к мауэрлату

Обладает следующими характеристиками:

  • Обеспечивает надежное соединение элементов.
  • Не требует врезки, чем сохраняет несущую способность узла и конструкции целиком.
  • Не требует использования специального инструмента, оборудования и принадлежностей.
  1. Крепится при помощи шурупов и гвоздей.
  2. Гвозди с конической головкой ершенные оцинкованные.
  3. Саморезы

Осуществив крепление стропил к мауэрлату, можно переходить к последующему циклу работ – устройству обрешетки, а далее к монтажу кровельного пирога.
