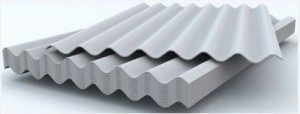

шифер размерыОдним из самых популярных кровельных материалов, несмотря на появление высокотехнологичных конкурентов и многолетнюю историю, остается шифер. Он удобен в использовании, дешев, и достаточно долговечен. Когда в качестве покрытия используется шифер размеры листа позволяют выполнить монтаж быстро и без особых проблем. Какова площадь шиферного листа, и как правильно рассчитать количество материала для крыши – далее в статье

Название «шифер» прижилось в отечественном обиходе, хотя, по сути, оно не совсем верно. В переводе с немецкого это слово означает «сланец», природный минеральный материал, также используемый для устройства покрытий для крыши.

Тем не менее, в наших краях асбестоцементные (хризотилцементные) листы издавна называют шифером. Это же название время от времени применяют и к цементно-волокнистым листам, именуя  их безасбестовым шифером.

Несмотря на то, что с появлением перспективных материалов вроде еврочерепицы, полимерного шифера или окрашенного профнастила альтернативы асбоцементу увеличились, традиционный продукт все еще занимает порядка 40% в общем объеме применяемых в строительстве кровельных материалов.

Хотя его часто ругают за целый ряд недостатков, шифер листовой позволяет устроить кровлю той же площади в 2, а то и 3 раза дешевле, чем из того же оцинкованного листа.

К основным недостаткам шифера следует отнести:

  • Относительную хрупкость – материал не переносит серьезных ударных нагрузок (например, крупный град может просто изрешетить кровлю) и больших изгибающих усилий
  • Сравнительно большой вес – в среднем квадратный метр кровли имеет массу 14-16 кг, что требует серьезной несущей системы
  • Гигроскопичность – асбестовые волокна склонны к набору влаги и набуханию. При малых уклонах кровли это приводит к накоплению воды, прорастанию мха, растрескиванию под воздействием мороза, и, в конечном итоге – к преждевременному износу материала

Важная информация! Угол наклона крыши должен быть не менее 12%. Чем он больше, тем дольше прослужит покрытие.

  • Сравнительно малый срок службы. Производители дают на обычный шифер гарантию 25-35 циклов размораживания, что соответствует количеству лет службы. Впрочем, зачастую грамотно устроенные асбоцементные крыши служат 100 лет и более
  • Потеря эксплуатационных свойств с течением времени. Каждый год службы снижает прочность листа, на нем появляются микротрещины, что ухудшает степень защиты подкровельного пространства от осадков
  • Наличие в материале асбеста, признанного вредным для здоровья. В Европе использование классического шифера запрещено вообще. Впрочем, с учетом того, что между эксплуатируемыми помещениями и кровлей расположены слой гидроизоляции (а на теплой крыше – еще утеплитель и паробарьер) и перекрытие, в наших условиях соображениями экологии часто пренебрегают

Зато размеры листа шифера позволяют перекрыть сразу достаточно большую площадь – на 10 квадратных метров кровли, на ровных ее участках, уходит 6-7 листов.
Есть у этого материала и другие преимущества:

  • Низкая цена возведения крыши из шифера
  • Высокая технологичность – для разделки шифера можно использовать любой ручной (пила-ножовка) или электрический (болгарка, дисковая пила) режущий инструмент
  • Простота монтажа – при соблюдении схемы укладки, от кровельщика не требуется высокой квалификации
  • Использование разреженной обрешетки – стандартное расстояние между ее брусьями составляет 0,75 м

Нормирующий по основным показателям ГОСТ шифер носит номер 30340-95 «Листы асбестоцементные волнистые».

шифер размеры листа
Основные параметры профиля шифера:B – ширинаS – расстояние между вершинами волнh – высота рядовой волныh1– высота перекрывающей волныh2 – высота перекрывающей волны

Плоский шифер регулируется ГОСТом 18124-95 » Листы асбестоцементные плоские». Также существуют собственные разработки ряда производителей, которые выпускаются в соответствии с техническими условиями отраслевой и собственной разработки.

В соответствии с ГОСТом 30340-95 размеры шиферного листа отражаются в его марке. При этом основные показатели – это высота волны, и расстояние между соседними гребнями волн.

Документом предусмотрены два типоразмера по этим признакам: 40/150 и 54/200, где в числителе дана высота волны, а в знаменателе – расстояние между центрами вершин соседних волн.

Также регулируются длина, ширина и толщина листа для каждого из видов по количеству волн. Важным параметром являются и места нахлестов, для которых также предусмотрены нормативные значения.

Промышленностью выпускаются следующие виды асбоцементных листов:

  • Плоский шифер – листы с размерами: ширина 1200 или 1500 мм, длина – 2,5, 3 и 3,5 м, толщина – 6, 8, 10 мм
  • Плитка, или чешуя – пиленый плоский шифер, с размерами 40х60 мм
  • 5-ти волновой шифер – экспериментальная разработка, практическая ценность которой сомнительна. При шаге волны 262,5 мм цифры получаются следующие: при размере в почти 2 квадратных метра (1,98) полезная площадь шифера (покрываемый участок кровли) за счет больших нахлестов составляет всего 1,6 квадрата. То есть, непродуктивный расход материала составляет более 20%. Толщина этого продукта – 5,8 мм
  • шифер 6-волновой – используется, как правило, для производственных зданий, выпускается только в размере 54/200, с шириной 1125 мм. Самый толстый из всех видов материала – по стандарту, может быть 6 и 7,5-миллиметровым
  • шифер 7 волновой – одна из самых популярных разновидностей, широко используется для индивидуального жилищного строительства
  • 8-волновой – также очень широко применяется. Выгодно отличается от 7-волнового большей шириной

Хотя иногда выпускаются изделия нестандартного формата, в целом на лист шифера размеры унифицированы: длина 1750 мм – для всех видов, ширина: 1130 мм для 5-ти и восьмиволнового, 1125 мм – для 6-ти волнового, и 980 мм – для 7-ми волнового.

Некоторые производители, как правило, цементно-волокнистого шифера, предлагают под заказ партии с шириной листа 0,92 и 1, 097 м и длиной от 0,625 до 3,5 м.

Такая продукция выпускается по евростандарту СЭ, и имеет высоту волны 5,1 см, а расстояние между волнами 17,7 см.

шифер листовой
Крепление шифера с нахлестом в одну волнуа-При помощи кровельного гвоздяб-При помощи самореза1-резиновая прокладка2-гвоздь3-шиферный лист4-брус обрешетки5-металлическая прокладка6-саморез

Также шифер классифицируется по назначению, и в зависимости от марки может иметь другие размеры:

  • УВ (шифер волнистый унифицированного профиля, 175х112,5 см – его наиболее ходовой размер)
  • ВО (3) (шифер волнистый обыкновенного профиля, 120х68 см);
  • ВУ (волнистый шифер усиленного профиля, длина до 280 см);

Важная информация! Полезная площадь листа при этом рассчитывается достаточно просто:

  • 0,8 от номинальной – при перекрытии листов в ряду на 1 волну
  • 0,7 от номинальной – при перекрытии в две волны

Например, при размерах 980 х 1750 мм (1,715 кв. м) полезная площадь шифера 7 волнового составит 1,14 квадратных метра. Следует помнить, при расчете необходимого материала, что нахлест листов происходит не только в горизонтальных, но и в вертикальных рядах кровли.

Помимо того, что регулирует ГОСТ на шифер размер листа, есть особые требования и к фасонным деталям. Часто различные узлы и примыкания кровли изготавливают из оцинкованного железа.

Но существуют и детали, выполненные из асбоцементного материала.

ГОСТ выделяет следующие типы деталей:

  • коньковая перекрывающая
  • коньковая перекрываемая
  • упрощенная коньковая перекрывающая
  • упрощенная коньковая перекрываемая
  • равнобокая угловая
  • лотковая

При этом их длина может составлять 1125, 1130, 1310 и 1750 мм, а высота перерывающей волны – 46 и 60 мм, в соответствии с тем, каков этот размер 7 волнового шифера (у восьмиволнового он аналогичен), 5-ти и 6-ти волнового.

Фасонные детали применяются для перекрытия коньков кровли, устройства ендов, а также создания систем водосбора. Это очень важные элементы для шиферной кровли, учитывая, что материал абсолютно е имеет гибкости, и обладает специфическим рельефом.

Отдельно стоит остановиться еще на одном, помимо кровли, варианте применения асбоцементных листов. Это – устройство оград, и даже стен нежилых строений.

Как правило, в этих целях используют из соображений экономической целесообразности плоские листы, хотя иногда встречаются и конструкции из волнистых. Шифер прямой имеет больший выбор размеров, что расширяет пространство для маневра проектировщиков.

В данном случае ширина шифера, в сочетании с большой (до 3,5 м) длиной листа позволяет перекрывать большие пролеты, при этом, не вкладывая чрезмерных усилий в установку опор. Однако, учитывая хрупкость материала, следует понимать, что слишком рассчитывать на защитные свойства такой ограды не стоит – столкновение с ней автомобиля или сильный удар кувалдой гарантированно образуют в ней прореху. Хотя шифер 10-мм толщины все же способен противостоять довольно серьезным ударным нагрузкам. Также следует отметить, что плоские плиты производятся по двум технологиям – прессованные и непрессованные. Первые имеют большую прочность, хотя и стоят ощутимо дороже.



Положительно сказывается, в том числе, и на прочностных характеристиках материала, практикующееся многими производителями с недавнего времени добавление пигментов в состав исходной смеси. В отличие от обычного окрашенного шифера, данный тип не выгорает, а поскольку добавляемый пигмент имеет минеральное происхождение, он немного, но усиливает конечный продукт. Цветные асбоцементные листы выпускают в тех же типоразмерах, что и обычные серые, окрашивают и плоские, и волнистые типы изделий.

СОВЕТ! Поскольку при укладке шиферной кровли вертикальные ряды необходимо сдвигать относительно друг друга (чтобы не образовывались сплошные стыки вдоль ската), хорошее решение – через ряд использовать распиленные пополам по длине листы. Это позволит соблюсти технологические требования, и, вместе с тем – снизить расход материала, так как половинки листа могут использоваться сразу в двух рядах. Этот способ также избавляет от необходимости опиливать диагональные углы листов, что требуется при прочих схемах укладки. Когда четные ряды начинаются с половинок – сдвиг обеспечивается автоматически и без лишних хлопот.

Хотя асбоцементные листы и нельзя назвать особо «гибким» в плане монтажа материалом, тем не менее, ситуацию упрощает то, что изменяет шифер размер без особых проблем, при помощи инструмента, имеющегося в любом домашнем хозяйстве. Благодаря этому, и прочим преимуществам, материал в обозримом будущем со стройки не исчезнет.
