Кровля Ондулином является сегодня выбором большого числа застройщиков, что не удивительно, учитывая насколько легки и одновременно прочны эти волнистые кровельные листы. Если и вашим выбором стал ондулин – инструкция по монтажу материала, предлагаемая в данной статье, может оказаться вам очень полезной, поскольку мы постараемся рассмотреть каждую деталь и указать на особо важные моменты при укладке данного покрытия.

Нужно отметить, что настил ондулина является лучшим выбором, если стоит задача выполнить надежное покрытие, способное прослужить в течение десятилетий, причем не имеет решающего значения назначение и тип перекрываемого сооружения, а также условия климата в регионе, планируемом для застройки.

Об установке ондулиновой кровли

ондулин инструкция по монтажуЕсли планируется монтаж ондулина своими руками, то в этом случае вполне можно обойтись усилиями одного человека, поскольку вес листов и легкость их обработки к этому располагают.

Подобного рода покрытием крыши могут быть выложены не только дом или коттедж, но и баня с беседкой, а также другие хозяйственные строения.

Объективным преимуществом кровли из ондулина в сравнении с другими материалами служит возможность укладки настила непосредственно по прежней кровле. Это позволит избежать затрат, связанных с демонтажем старого покрытия, а также не допустить даже временного нахождения под открытым небом подкровельных помещений.

Технология укладки ондулина достаточно несложна. Прежде чем начать монтаж, следует детально изучить правила, которые предлагает инструкция по монтажу ондулин, идущая в комплекте поставки материала и комплектующих элементов.

Кроме того, инструкция является вместе с тем и правом на получение гарантии от производителя и поставщика, поэтому терять ее крайне нежелательно.

Основным условием, выдвигаемым производителем для обеспечения гарантии на материалы, является соблюдение всего перечня условий и требований, указанных в качестве правил монтажа ондулиновой кровли.

Кроме того, необходимо помнить, что условия гарантии распространяются только на те материалы Ондулин, которые были приобретены у официальных представителей и партнеров одноименной компании-производителя, и являются оригинальными.

Прежде чем будет выполнена укладка ондулина своими руками либо при содействии бригады профессиональных монтажников, необходимо в обязательном порядке проконтролировать соблюдение всех нижеизложенных правил монтажа данной кровли.

Правила укладки кровельного покрытия Ондулин

инструкция монтаж ондулина

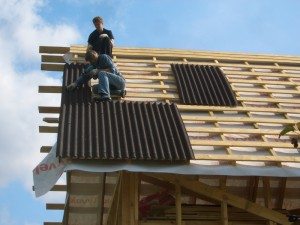

Инструкция: монтаж ондулина выполняют на обрешетку, шаг которой подбирается в зависимости от уклона кровли
  • Во время укладки ондулина часто возникает необходимость в перемещении по листам покрытия. Так вот наступать при этом следует только на выпуклые участки (волны) материала и избегать борозд (углублений) между ними.
  • Укладка ондулина должна выполняться только при плюсовой температуре. Если же возникла необходимость срочной укладки, то ее с предельной осторожностью можно произвести при температуре не ниже -5 градусов. При более низких температурных показателях кровельные работы с ондулином запрещены. Также не рекомендуется производить установку покрытий из ондулина при высокой температуре (свыше 30 градусов).
  • Что касается крепежа ондулина, то крепление листов к обрешетке следует выполнять посредством особых кровельных гвоздей. При использовании специальных гвоздей под ондулин – технология укладки предполагает крепление листа ровно 20-ю гвоздями. Таким способом должен крепиться каждый лист покрытия. Данное требование считается гарантийным, и при его несоблюдении покрытие может быть разрушено под воздействием порывов ветра. По этой причине, задействовав наемных рабочих, желательно самостоятельно контролировать рабочий процесс и следить за тем, чтобы специалисты соблюдали все правила укладки материала.
  • Перед тем, как крыть ондулином кровлю, необходимо выполнить обрешетку. Обрешетку под ондулин изготавливают из деревянных брусьев сечением 4*6 см. Значение шага обрешетки выбирают в зависимости от степени уклона крыши:
  1. до 10 градусов – используют сплошной дощатый настил;
  2. 10-15 градусов – шаг обрешетки предусматривают не более 450 мм;
  3. свыше 15 градусов – шаг обрешетки подбирают не более 610 мм.

Совет! Обрешетку следует монтировать после того, как будет уложена подложка под ондулин в виде рекомендуемой производителем пароизоляционной подкладочной пленки Ондутис.

  • Согласно технике укладки ондулиновой кровли не позволительно выполнять нахлесты из 4х листов на одном углу. Это может вызвать деформацию краев ондулиновых листов.
  • Что касается непосредственной работы с материалом, то она совершенно не сложна из-за небольшого веса и гибкости материала. Учитывая данный факт, некоторые неопытные монтажники могут натягивать криво закрепленный в начале лист до нужного положения. Сначала такой лист будет выглядеть ровно, однако спустя какое-то время весь кровельный настил из-за подобных натяжек может пойти волнами. Как крепить ондулин правильно? В первую очередь, в процессе крепления листов необходимо следить за линейностью вертикальных и горизонтальных соединений данных листов по всей кровельной поверхности. Также следует избегать растягивания листов ондулина. Перед их фиксацией гвоздями нужно убедиться, что они лежат ровно.

    инструкция по монтажу ондулин
    Инструкция: ондулин укладывают таким образом, чтобы листы материала свисали с карниза не более чем на 70 мм

  • Свес кровли следует устраивать так, как гласит инструкция по монтажу ондулина. Если выполнить его чрезмерно длинным, он прогнется, если же коротким – под него будут проникать осадки и различный мусор. При неверном расчете размера шага обрешетки, скорее всего, весь процесс монтажа будет провален, и в итоге придется всю работу переделывать заново либо ремонтировать кровлю прежде времени. Ремонт ондулинового покрытия довольно сложен, ведь трудно удалить поврежденный лист, при этом не нарушив его целостность. Прежде чем даже незначительно отклониться от инструкции, нужно еще раз подумать, стоит ли рисковать долговечностью кровли и правом на ее гарантию только потому, что нет желания или времени исправить допущенную при монтаже ошибку.

Техника укладки кровельного настила из ондулина


Собственно, теперь нами будет рассмотрена непосредственно инструкция по укладке ондулина:

  • Величина нахлеста листов кровли из ондулина друг друга, как и при устройстве обрешетки, будет зависеть от уклона кровельных скатов. К примеру, если он колеблется в пределах 5-10 градусов, боковой нахлест листов должен составлять две волны, а нахлест по длине листа – 300 мм. При значении уклона скатов в пределах 10-15 градусов боковой нахлест составит одну волну, тогда как нахлест по длине будет равняться 200 мм. Если же уклон превышает 15 градусов относительно линии горизонта, боковой нахлест также составит одну волну, а нахлест по длине будет равен 170 мм.Укладка ондулина: инструкция предусматривает монтаж листов покрытия с нахлестом по их длине от 17 до 30 см в зависимости от уклона кровли
  • Монтаж брусьев обрешетки под ондулин производят в соответствии с шагом, который подбирается согласно рассмотренным ранее правилам. При этом брусья прибивают к стропилам на требуемой межосевой дистанции друг от друга. С целью соблюдения параллельности обрешетки, как правило, задействуют деревянный кондуктор, являющий собой деревянный брусок нужной длины.
  • Перед тем, как монтировать ондулин, необходимо подготовить разметку листов, по которой будет произведена резка на куски требуемых размеров. Выполнять разметку ондулина необходимо четко и аккуратно, используя при этом цветной карандаш и обрезок листа в качестве шаблона.

Совет! Для резки материала под монтаж ондулиновой кровли лучше использовать ножовку по дереву с небольшой величиной зуба, периодически выполняя смазку полотна, чтобы исключить застревание инструмента. Допускают также использование ручных и циркулярных электропил.

  • При перекрытии крыши ондулином листы материала сначала поднимают наверх. Сделать это вполне может и один человек, поскольку масса листа составляет немногим более 6кг.

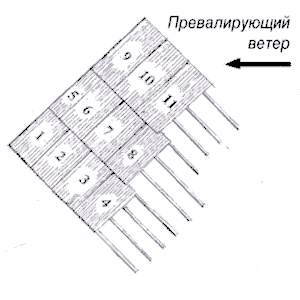

  • Перед тем, как укладывать ондулин, необходимо изучить порядок монтажа кровельных листов. Монтаж необходимо начинать с края ската, расположенного с противоположной направлению преобладающих ветров стороны. Второй ряд начинают с укладки половины листа для обеспечения создания нахлеста не в 4, а в 3 листа на углу. Данный способ сможет существенно облегчить укладку.
  • Прикрепляя листы ондулина, гвозди прибивают в каждую волну на концах листов, на обоих краях боковых нахлестов и посередине листа через одну волну. На каждый лист должно уходить ровно 20 гвоздей.

    укладка ондулина
    Ондулин: как крепить листы кровли

  • Для выполнения крепежа строго по линии оси бруса обрешетки над осью натягивают сигнализирующую веревку.
  • При устройстве кровельных ендов используют специальные элементы, выпускаемые фирмой Ондулин. Для их монтажа предполагается укладка дополнительных брусьев обрешетки.
  • Как и в случае с ендовами, при устройстве коньков крыши используют коньковые элементы Ондулин. Их крепление начинают с подветренной стороны и предусматривают нахлест элементов друг на друга минимум в 125мм. Гвозди требуется вбивать во все волны листа, состыкованного с коньком, и предусмотренные для этого брусья обрешетки.
  • Стык края крыши со стеной оформляют посредством того же элемента, что и при устройстве ендов. Кроме того, для обеспечения гидроизоляции стык обрабатывают силиконовым герметиком.
  • Щипец для ондулина оформляют посредством использования специального щипцового элемента Ондулин. Его загибают и прикрепляют один край к боковым волнам крайних листов, а второй край – к щипцовой доске. В крайних случаях при устройстве щипца могут применять коньковый элемент.
  • При устройстве ребер крыши (стыков кровельных скатов) может быть использован как коньковый, так и щипцовый элемент Ондулин.
  • На торцевых кровельных стыках с вентиляционными и дымоходными трубами, а также со стенами используют покрывающий фартук Ондулин. Гидроизоляцию стыка фартука производят с применением силиконового герметика. Крепление фартука к листам ондулина выполняют по каждой волне.

    как крепить ондулин
    Монтаж покрывающего фартука Ондулин

  •  С целью обеспечения возможности выхода на кровельную поверхность, а также для освещения чердачного или мансардного помещения предусматривают кровельное (слуховое) окно. Его крепят с нахлестом на нижележащий кровельный лист, при этом лист, расположенный выше, укладывают с нахлестом поверх окна.
  • При устройстве выпусков вентиляционных труб (каналов) сквозь кровлю применяют специальные выходы Ондулин. Крепление их основания осуществляют по каждой волне, а верхний лист монтируют с нахлестом поверх данного основания.

Совет! Чтобы избежать просветов между листами покрытия и коньковыми элементами, а также на карнизе, используют специальный заполнитель Ондулин. Метод его применения зависит от типа вентиляции конкретной кровли.

  • Если при устройстве ондулинового кровельного настила используется металлическая обрешетка, то крепление к ней листов выполняют при помощи саморезов.

Итак, мы детально рассмотрели правила укладки еврошифера, и теперь надеемся, что технология монтажа ондулина не станет для вас непреодолимым препятствием. Мы верим, что приложив максимум старания, вы сумеете достичь желаемого результата в виде прочной, надежной и долговечной кровли.
