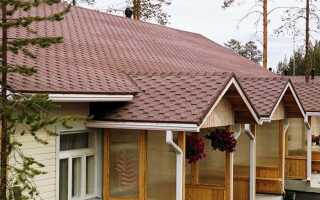

Когда говорят «крыша Катепал», то имеют в виду битумную черепицу. В свое время я ездил на обучение к официальному дилеру компании в нашей стране. Хочу поделиться своими знаниями в этой области и подробно описать технологию проведения работ, рекомендованную производителем. Процесс прост, но требует аккуратности и тщательного соблюдения всех рекомендаций, указанных ниже.
Особенности материала
Мягкая кровля Катепал производится в Финляндии на предприятии с таким же названием. Продукция изготавливается в разных исполнениях и расцветках. Кроме основного материала выпускаются и все необходимые комплектующие, их мы также рассмотрим.
Виды гибкой кровли
Что такое гибкая черепица Katepal:
- Гонты изготавливаются из высококачественного модифицированного битума, нанесенного на прочную основу из стеклохолста;
- С нижней стороны клеящийся слой, а с верхней специальная посыпка, которая защищает материал от повреждений и придает изделиям привлекательный вид.

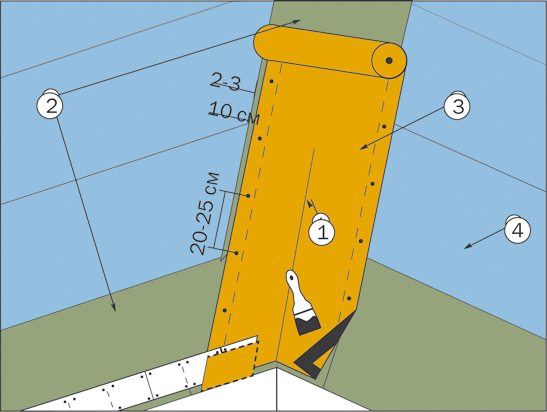

Ниже представлена наглядная схема.
В настоящий момент на рынке представлено 8 коллекций мягкой кровли Katepal:
| Иллюстрация | Описание |
 |

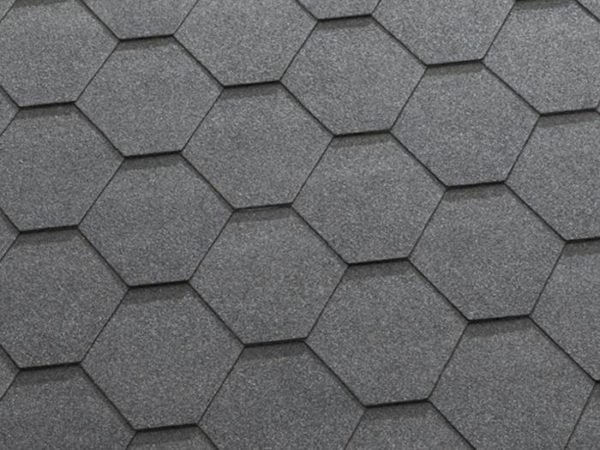

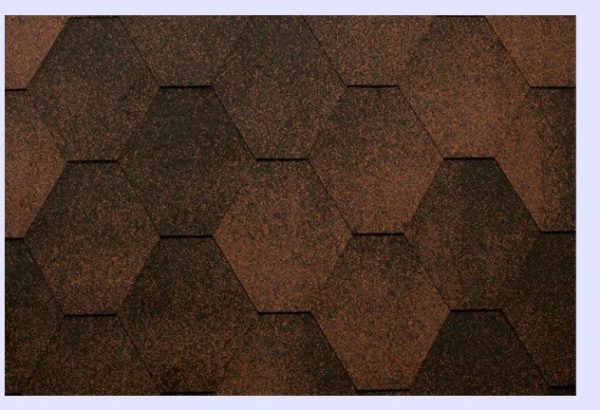

«Классик KL». Классическая коллекция, отличающаяся однотонной расцветкой и элементами шестигранной формы.
Цена за квадратный метр составляет от 530 до 560 рублей. Доступны следующие цвета: красный, серый, зеленый коричневый и черный. |
 |

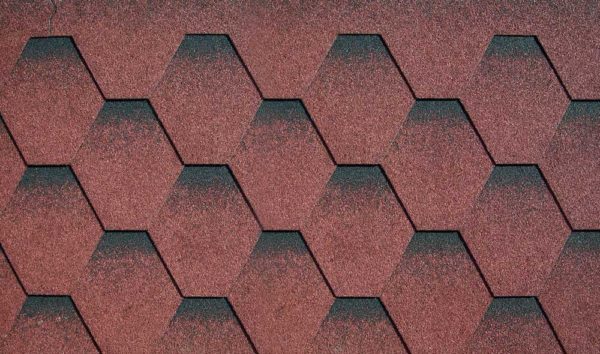

«Катрилли». Эта коллекция также имеет шестигранную форму, но в отличие от предыдущего варианта создает более объемный эффект на крыше за счет темных полос в верхней части сегментов.
Есть такие расцветки: зелень моховая, серый, осенне-красный, дюна, кора дерева, синий. Стоимость квадратного метра составляет от 560 до 620 рублей. |
 |
«Джаззи». Еще один вариант с шестигранными элементами. От предыдущих отличается неоднородностью цвета. Добавление темных гранул придает кровле более естественный вид за счет перепадов оттенков.
Katepal Jazzy производится в пяти цветах: коричневый, зеленый, серый, красный и медный. Квадратный метр обойдется в 580 рублей. |
 |
«Фокси». Эта коллекция имеет гонты в виде ромбов и понравится любителям простых решений. Такая форма черепицы создает интересный эффект на кровле.
Доступные цвета — зеленый, красный, коричневый, серый, темно-серый. Цена за квадратный метр — 560 рублей. |
 |
«Рокки». Очень интересная коллекция, в которой гонты сделаны в форме прямоугольников разного размера. В итоге получается кровля, похожая на старинные крыши из дранки.
Еще один большой плюс — разнообразие цветов, их целых четырнадцать: серый агат, южный оникс, махагон, осенние листья, терракота, медный отлив, золотой песок, дюна, черный, балтика, спелый каштан, тайга, гранит. Стоимость за квадрат составляет от 600 до 620 рублей. |
 |

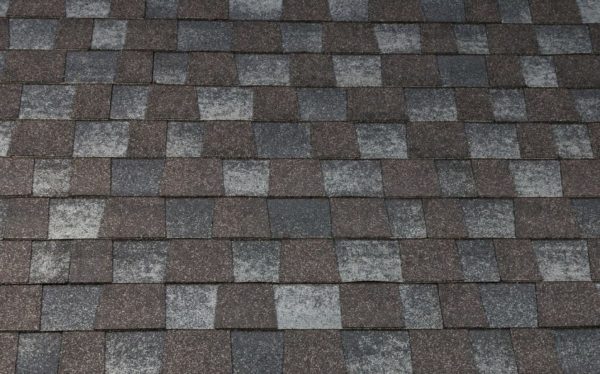

«Амбиент». Вариант с необычной формой и интересными расцветками. Отличается высоким качеством и привлекательным внешним видом, крыша смотрится очень рельефно и респектабельно.
Выпускается в цветах: черный, серебристый коралл, аравийское дерево, темная охра, черное золото. Цена квадратного метра — от 750 до 790 рублей. |
 |

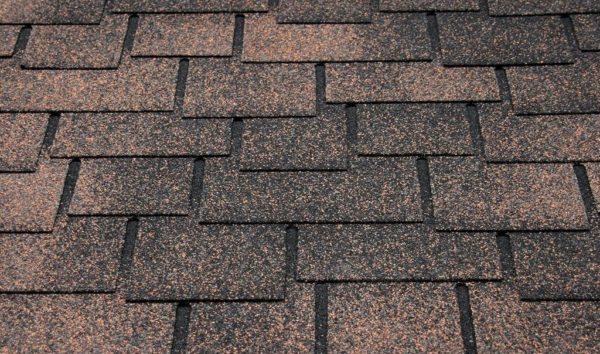

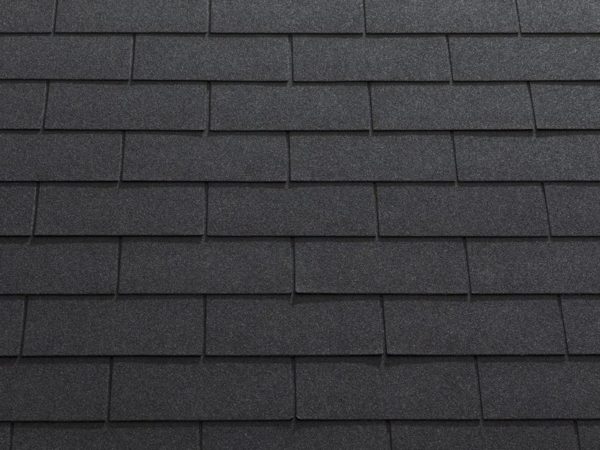

«Катепал 3Т». Данный вариант имеет форму кирпичиков и смотрится очень аккуратно. Подходит для строений с четкими геометрическими очертаниями. Доступные цвета: коричневый, красный и черный. Стоимость составляет от 630 до 750 рублей. |
 |
«Мансион». Самая новая коллекция, имеющая целый ряд особенностей:
Доступно 4 цвета: Альберти (серый), Лоренцо (коричневый), Палладио (золотой песок), Санти (дюна). Цена за квадрат — от 890 до 970 рублей. |
Комплектующие
Кроме гибкой черепицы компания Катепал производит и все необходимые комплектующие:
| Иллюстрация | Описание материала |
 |

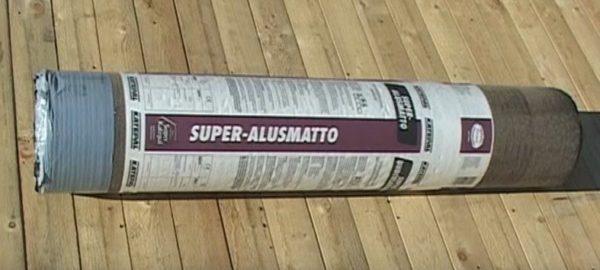

Подкладочный ковер. Используется для подготовки основания и создания дополнительного гидроизоляционного слоя. По технологии этим материалом нужно закрывать всю кровлю перед укладкой гибкой черепицы.
Материал продается в рулонах шириной 1 метр и длиной 15 метров. Цена за рулон составляет примерно 3800 рублей. |
 |
Коньковая черепица. Используется как для коньков, так и для карнизных свесов. Представляет собой листы шириной 25 см, который можно разрывать на 3 равные части по перфорированной линии.
Делается в цвет основного материала, в упаковке 12 листов (20 погонных метров), стоит такая пачка в районе 4300 рублей. |
 |

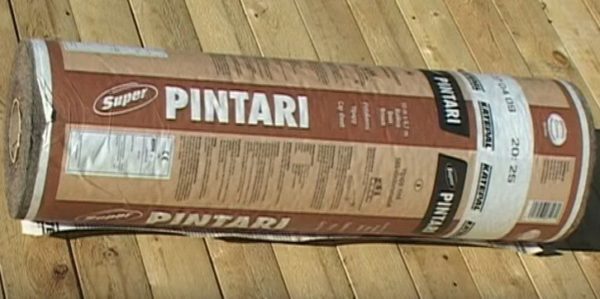

Ендовый ковер. Необходим для защиты внутренних и наружных соединений скатов. Также он используется для заделки примыканий дымоходов и стен.
Ковер ендовый производится в рулонах шириной 70 см и длиной 10 м. Стоимость такого рулона — 4350 рублей. |
 |

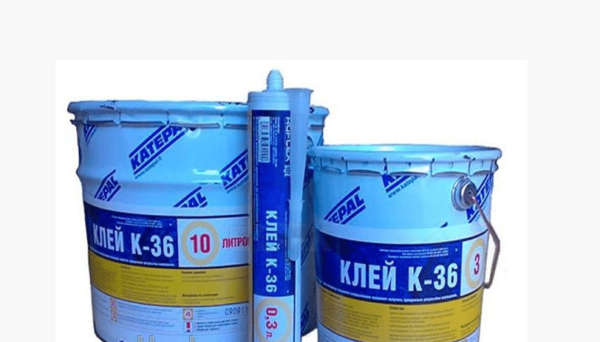

Битумный клей К-36. Используется для подклеивания всех сложных участков и усиления соединений там, где это необходимо.
Выпускается в упаковках по 10 л, 3 л и в баллонах 0,3 л. Стоимость соответственно составляет 5700, 2100 и 450 рублей. |
Настоятельно рекомендую приобретать комплектующие от того же производителя, что и основной материал. Только так можно гарантировать надежность кровли и идеальное совпадение цветов.
Кроме всего вышеперечисленного понадобятся дополнительные материалы:
- Планка для свесов и карнизов. Изготавливается из жести с полимерным покрытием, цвет которого подбирается под кровельный материал. Продается как в готовом виде, так и делается под заказ в мастерских. При расчете необходимого количества не забудьте учесть, что на стыках делаются напуски как минимум в 50 мм;
- Оцинкованные гвозди. Крепление материалов производится специальными кровельными гвоздями. Они имеют толщину 3 мм, длину 30-35 мм. Широкая шляпка обеспечивает качественную фиксацию элементов на поверхности.
Тут же следует разобрать, какой инструмент понадобится:
- Нож с трапециевидным лезвием. Этот тип строительных ножей лучше всего подходит для резки мягкой черепицы. Приобретите и комплект запасных лезвий, так как они нередко ломаются в процессе работы;
- Молоток. В процессе работы придется забивать очень много гвоздей. Лучше всего подходит инструмент весом 500-600 г. Если у вас есть электрический молоток, то можно использовать его, так процесс пройдет намного быстрее (приспособление можно взять напрокат);
- Ножницы по металлу. В процессе крепления планок на свес и торцы кровли всегда нужно резать элементы. С этой работой справляются обычные ручные ножницы по металлу;
- Рулетка и карандаш;
- Шпатель шириной 50-100 мм. Так как консистенция битумного клея очень густая, наносить его кистью неудобно. Для этих целей лучше подходит небольшой шпатель, купите вариант подешевле, все равно после работы вы его выбросите – оттереть битум очень сложно;
- Строительный фен. Он нужен, если вы проводите работы при температуре ниже +10 градусов. С его помощью все элементы прогреваются перед приклеиванием для улучшения крепления.
Укладка материала
Рабочий процесс состоит из укладки подкладочного ковра, крепления карнизных планок и укладки финишного покрытия. Разберем каждую стадию отдельно.
Подготовка основы
Монтаж подкладочного ковра своими руками производится так:
| Иллюстрация | Описание этапа |
 |
Скат должен быть зашит сплошной обрешеткой. Эта часть работ выполняется до начала монтажа кровли. Обшивка может производиться как шпунтованной доской, так и листами ОСП (ориентированно-стружечная плита).
Толщина зависит от шага расположения стропил. Стандартный вариант — доска 25 мм или ОСП 20 мм. Для упрощения дальнейших работ по скату можно отчертить вертикаль в 2-3 местах, чтобы ориентироваться при укладке подложки. |
 |

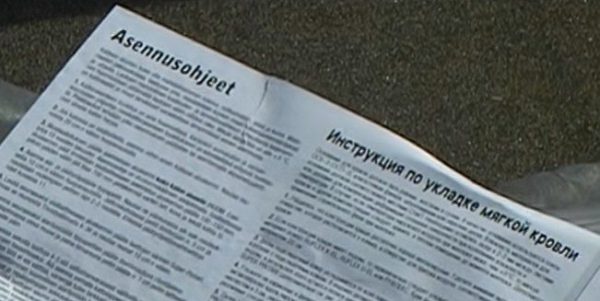

Внимательно изучите рекомендации производителя. Инструкция напечатана на обратной стороне упаковочных ярлыков любого материала Катепал. В ней указаны все основные условия проведения работ и имеются наглядные схемы. |
 |

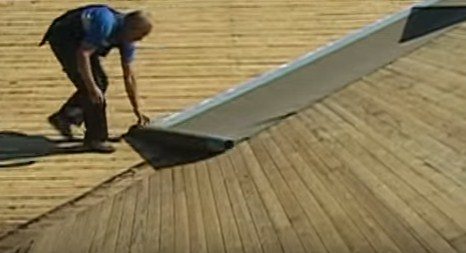

Первая полоса укладывается на ендову. Процесс прост:
|
 |
Элемент закрепляется. Если на материале есть клейкая полоса, с нее снимается защитный слой и край прижимается. После через каждые 30 см по всей длине забиваются оцинкованный гвозди. |
 |

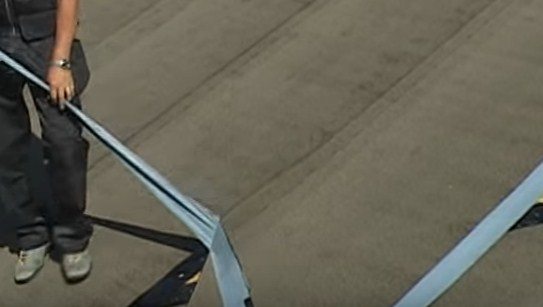

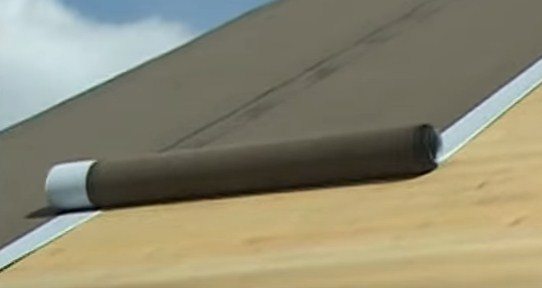

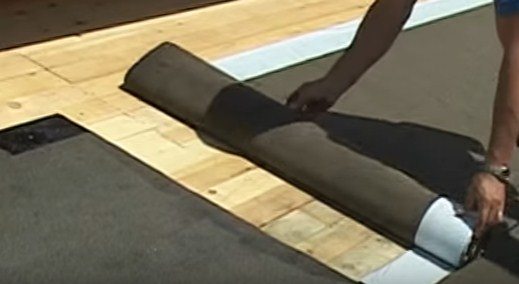

Подложка расстилается по скату. Технология укладки проста:
|
 |
Листы склеиваются. Этот вид работ проводится, если у вас подкладочный материал с самоклеящейся полосой по краям.

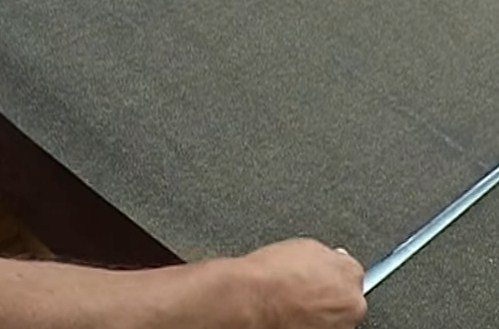

После укладки и выравнивания с краев снимается защитная пленка, и элементы плотно прижимаются друг к другу. |
 |

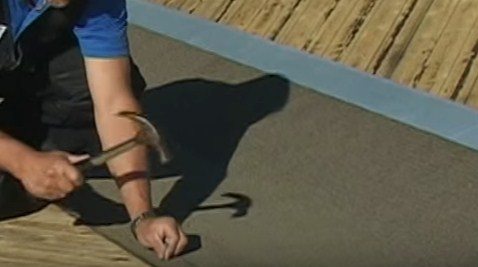

В верхней части полосы прибиваются гвоздями. Это позволяет зафиксировать элементы в требуемом положении и не дает им сдвигаться впоследствии. Шаг расположения крепежа — 100 мм. |
 |
При гвоздевом креплении полотно вначале натягивается. Важно выровнять материал и немного натянуть его, чтобы подкладочный ковер лежал ровно по всей площади. Вначале полоса прибивается сверху, а потом ее можно тянуть за нижнюю часть. |
 |
Подкладочный ковер крепится по всей длине. Гвозди забиваются примерно через 30 см, отступ от края 3-4 см. При забивании шляпка должна заходить вровень с поверхностью материала, сильно забивать ее не нужно, так как вы можете повредить подкладку. |
 |

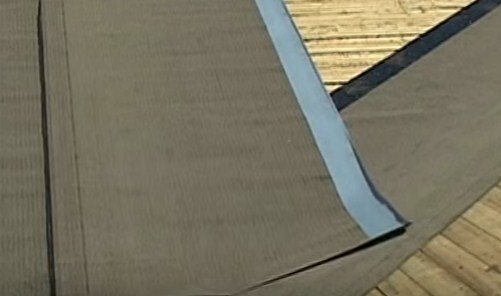

Вертикальные полотна должны заходить на ендову на 15 см. Вначале листы просто расстилаются на поверхности с запасом, лишнее убирается на следующем этапе. |
 |

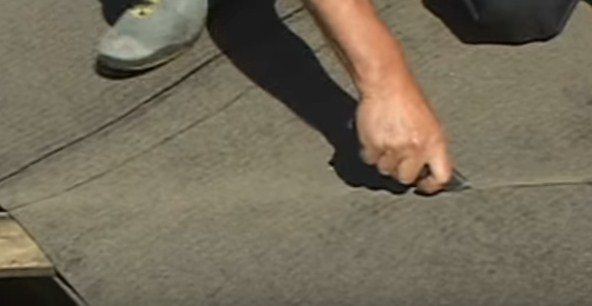

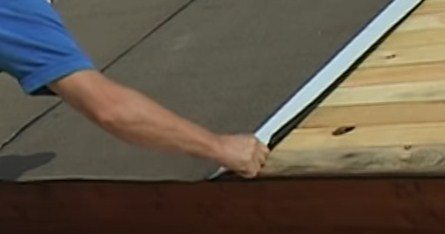

По линии ендовы срезаются лишние куски подкладочного ковра. Работа выглядит так:
|
 |

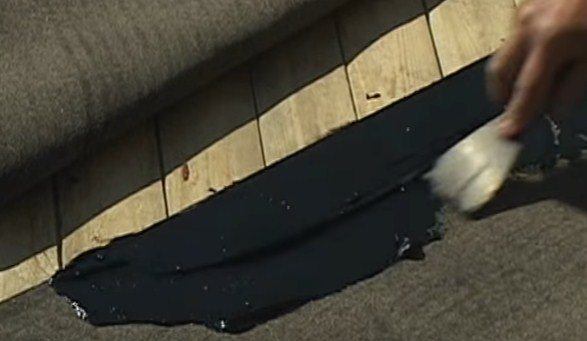

Стык промазывается битумным клеем. Напуск в 15 см нужен для того, чтобы прочно склеить куски между собой. Состав наносится так, как показано на фото: узким шпателем продольными движениями по краю. Слой должен быть достаточно толстым. |
 |
Стык тщательно приклеивается. Для этого верхний кусок подкладочного ковра прижимается к нижнему и разглаживается.
Если местами выступит улей — не страшно, не нужно его оттирать и убирать. |
 |
Если уклон небольшой, то подкладочный ковер укладывается горизонтально. Работа начинается от нижней части крыши.
Продольные стыки материала должны быть не менее 10 см, поперечные — не менее 15 см. рулоны раскатываются и выравниваются. |
 |
По верхнему краю производится крепление гвоздями. Это делается, даже если у вас самоклеящийся вариант. Забивайте крепеж через каждые 30 см. |
 |
Снимается защитный слой и полосы склеиваются. Тут все просто и быстро, ведь элементы уже закреплены, и все, что вам нужно — снять защитную пленку и плотно прижать соединение по всей его длине. |
Крепление карнизных планок
При укладке черепицы Катепал самыми проблемными участками являются свесы и торцы. Чтобы защитить и укрепить эти элементы, на них крепится планка из металла:
| Иллюстрация | Описание этапа |
 |
По свесу оставляется напуск в 3 см. Материал просто подгибается вниз, чтобы закрывать торцы доски и защищать ее от влаги.
Никак крепить его не нужно, он зафиксируется металлическими элементами впоследствии. |
 |
Первый элемент выставляется по краю свеса. Тут все легко: установите планку, выровняйте ее по краю и плотно прижмите к торцу настила. |
 |

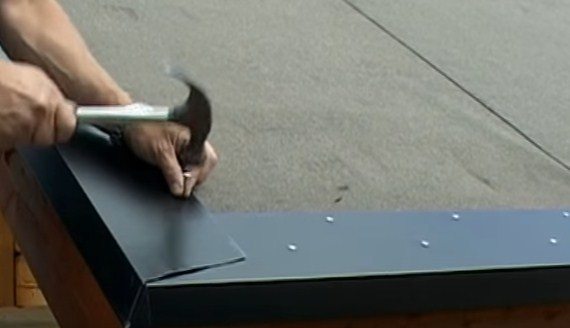

Производится крепление. Гвозди располагаются «елочкой». Вначале прибивается верхний ряд с шагом в 15 см, потом между ними на 10 см ниже забивается еще один ряд.
Такая методика фиксации обеспечивает очень надежное крепление планок и устойчивость к деформациям под воздействием ветра. |
 |

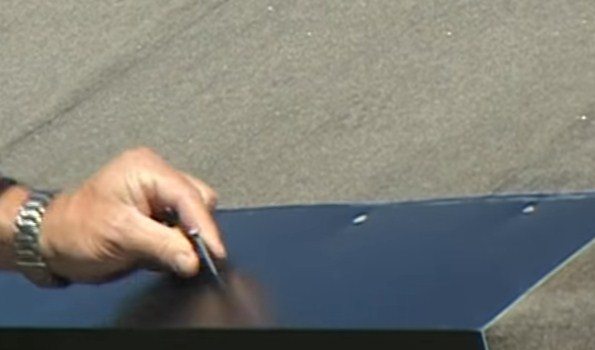

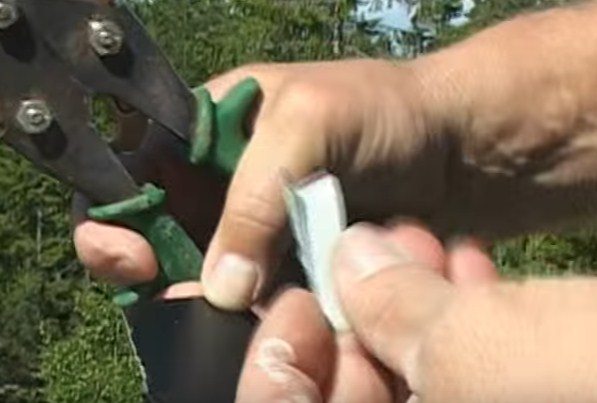

С загнутой части планки отрезается уголок на расстояние 4 см. работа проводится обычными ножницами по металлу.
Это нужно для того, чтобы упростить стыковку элементов и обеспечить их более плотное прилегание друг к другу. |
 |

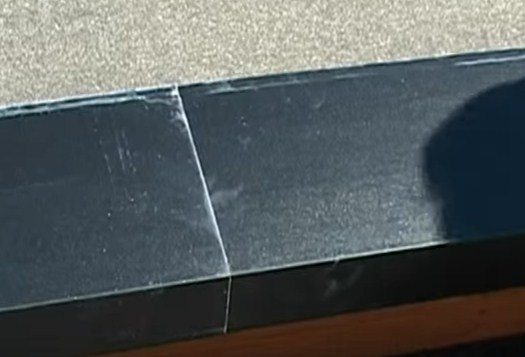

Элементы стыкуются. Отрезанный уголок упрощает соединение планок, напуск на соединении должен быть не менее 5 см.
Естественно, перед установкой с жести снимается защитная пленка, если вы прибьете элементы с ней, то потом придется выдирать полиэтилен из-под шляпок гвоздей. |
 |
Производится крепление остальных элементов. Тут нужно отдельно остановиться на стыках. Они скрепляются двумя гвоздями, которые проходят сразу через две планки. |
 |
Вот так подрезается первый элемент, который ставится на карниз. Нужно сделать небольшой угол, чтобы край не поднимался, после чего можно прибивать соединение. Используйте 3-4 гвоздя, чтобы скрепить угол. |
 |
Дальше крепление производится так же, как и на нижнем свесе. Гвозди забиваются зигзагом. Аккуратно стыкуйте соединение в районе конька, чем лучше вы его сделаете, тем проще будет потом укладывать мягкую черепицу. |
Подготовленное таким образом основание без проблем может простоять и всю зиму. То есть подкладочный ковер и сам по себе отлично защищает от влаги.
Укладка кровельного покрытия
Отмечу сразу, любой вид гибкой черепицы укладывается так же, как и Катепал — инструкция по монтажу выглядит так:
| Иллюстрация | Описание этапа |
 |

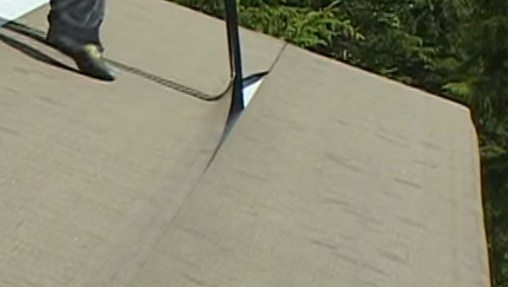

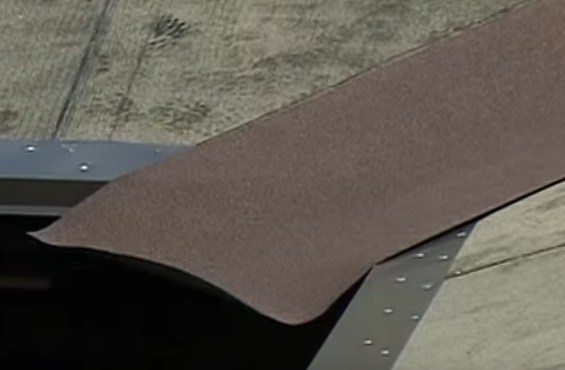

Вначале расстилается ендовый ковер. Это делается от верха вниз. Материал должен располагаться строго посередине стыка и плотно прижиматься к поверхности.
Лучше всего закрывать всю ендову одним куском ковра, если она слишком длинная и надо стыковать элементы, то напуск должен составлять не меньше 20 см. |
 |
Ковер должен заходить на край крыши полностью. Материал будет располагаться поверх жестяных элементов, тем самым создавая дополнительную защиту стыка скатов кровли. |
 |

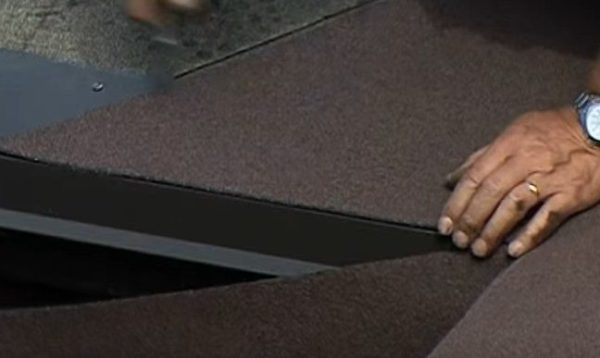

Материал аккуратно отрезается по краю планки. Делать это проще всего острым ножом с трапециевидным лезвием. |
 |
Ендовый ковер закрепляется. Для простоты и наглядности я показал все на схеме:
|
 |
Распаковывается коньковая черепица. Берется первый элемент, и с него снимается защитная пленка.
Чтобы постоянно не бегать туда-сюда, поднимите нужное количество материала на крышу и сложите по краю. Распакуйте все пачки сразу, чтобы потом не отвлекаться и на это. |
 |

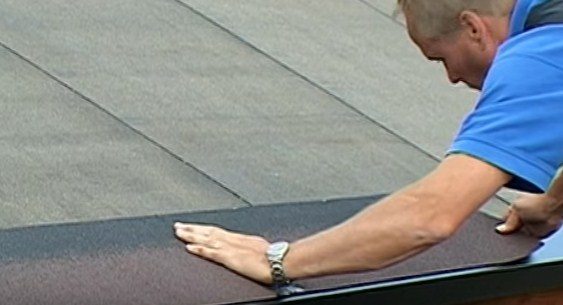

Коньковые гонты укладываются с отступом 5-10 мм от края. Они аккуратно стыкуются друг с другом, после чего прижимаются к поверхности.
Если температура окружающего воздуха 10 градусов и ниже, то лучше дополнительно прогревать поверхность строительным феном для наилучшего крепления. Вообще, я рекомендую работать только при температуре от 15 градусов и выше. |
 |
Можно дополнительно фиксировать элементы гвоздями. Хватает и 2-3 крепежей на элемент, важно зафиксировать его в нужном положении, впоследствии он надежно приклеится к поверхности. |
 |

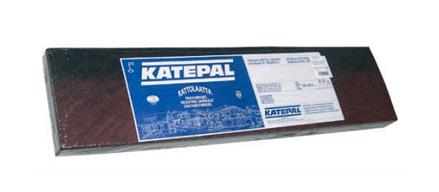

Берется 5 пачек черепицы, распаковывается и перемешивается. Можно сделать и по-другому: просто открыть пачки и брать элементы по порядку из каждой из них.
Разница оттенков в кровельных материалах Katepal может быть в случае, если у вас продукция из разных партий. Но проверять маркировку каждой пачки утомительно, гораздо проще просто смешивать гонты. |
 |

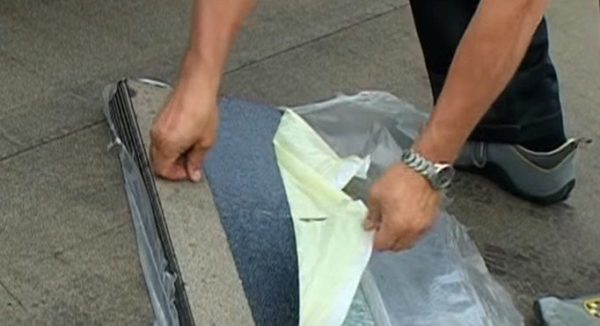

Перед укладкой с листа снимается защитный слой. Не забывайте об этом. Я несколько раз видел, как неопытные мастера укладывали кровлю, не снимая пленку.
В итоге листы не склеиваются между собой и надежность такой крыши в разы ниже. |
 |

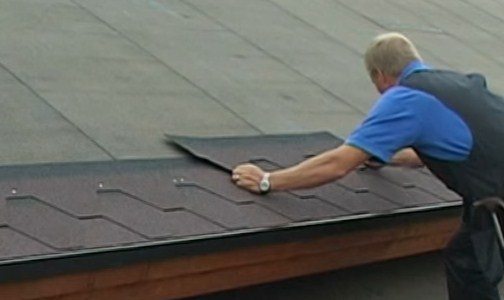

Первый ряд укладывается с отступом в 10 мм от края карнизного гонта. Листы аккуратно выставляются вдоль свеса, между собой они стыкуются очень легко благодаря специальной форме соединения. |
 |

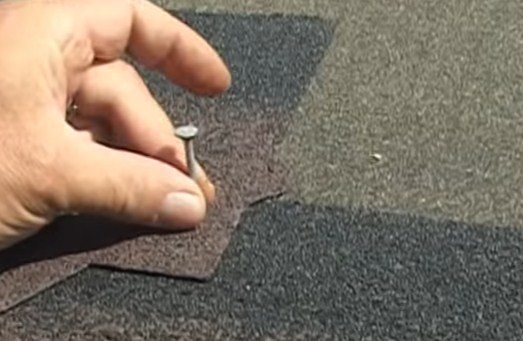

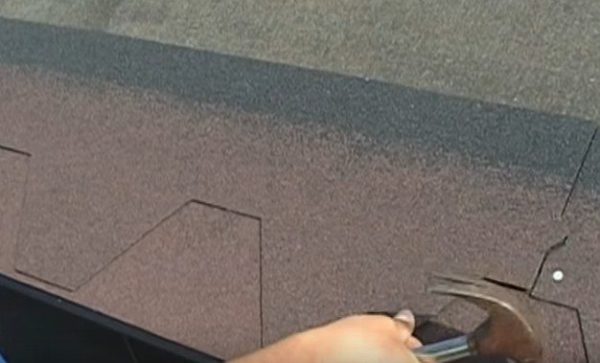

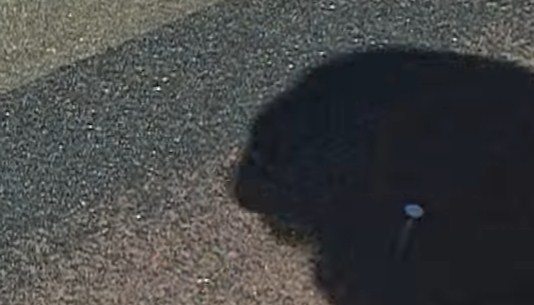

Производится крепление гонта. Важно делать все правильно:
|
 |
Крепеж должен быть над каждым вырезом. То есть лист закрепляется четырьмя гвоздями. В месте стыковки гонтов получается по два гвоздя рядом друг с другом. |
 |

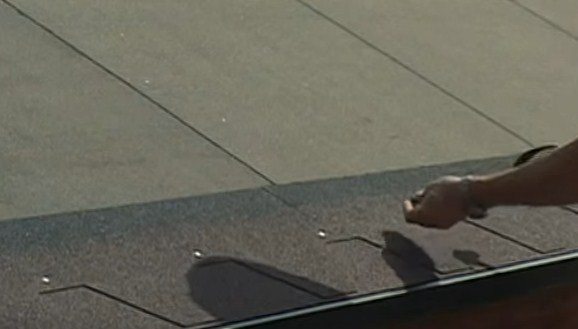

Укладываются следующие ряды гонтов. Они располагаются так, чтобы выступы перекрывали места крепления предыдущего ряда. Разобраться в этом аспекте несложно, просто посмотрев на фотографию.
Выравнивайте выступы по линии вырезов нижнего ряда, и кровля будет смотреться аккуратно. Крепление производится таким же образом, каждый лист должен быть зафиксирован четырьмя гвоздями. |
 |

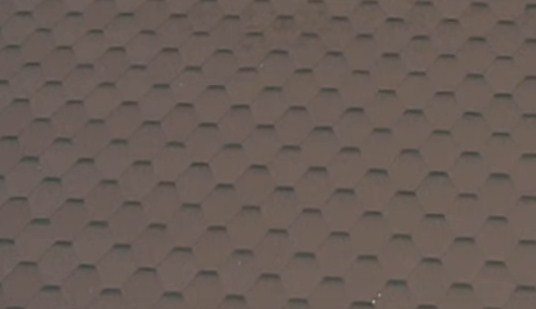

Так выглядит готовый ровный скат крыши. Если все сделано аккуратно, что покрытие будет ровным и надежным. |
Укладка черепицы на ендовах, торцах и примыканиях труб
Черепица гибкая Katepal на сложных участках укладывается так:
| Иллюстрация | Описание этапа |
 |

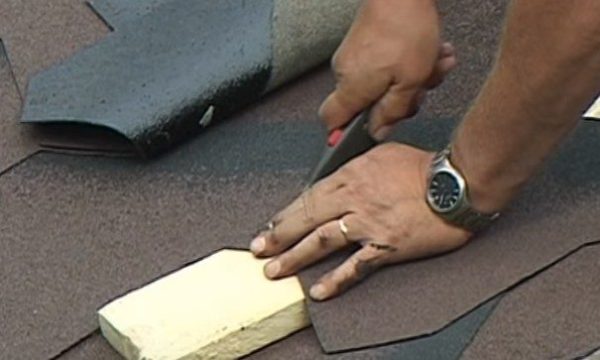

На ендове гонты режутся так:
|
 |

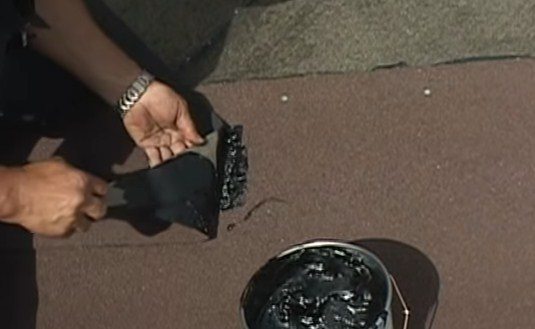

Края гонтов приклеиваются к ендовому ковру. Для этого нужно обильно смазать их клеем полосой не менее 100 мм. После этого края хорошо прижимаются к поверхности.
|
 |

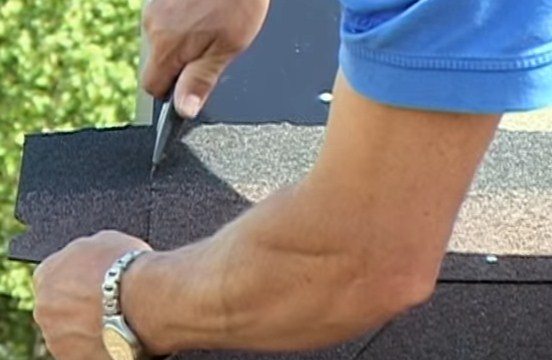

На торцах края гонтов аккуратно отрезаются по краю ската. Нужно придерживать элемент одной рукой, а другой аккуратно отрезать все лишнее. |
 |

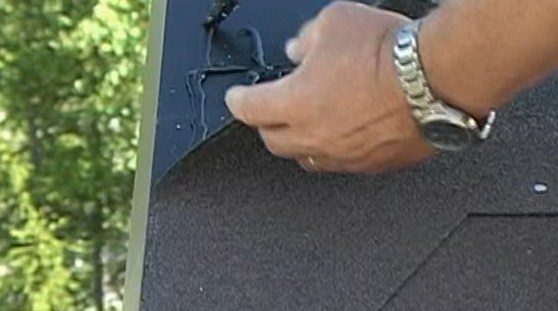

На поверхность наносится клеевой состав. После этого края приклеиваются. Тут их также не нужно прибивать. |
 |

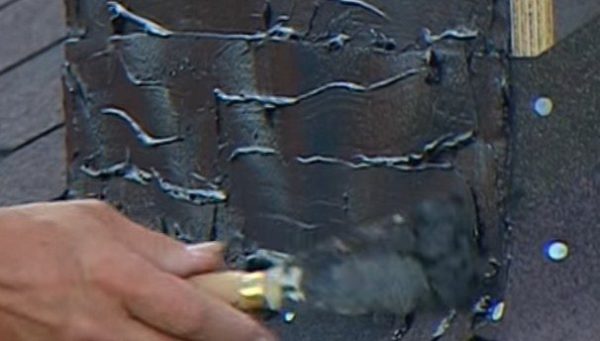

Если надо изолировать дымоход, то вначале на вертикальную поверхность наносится клей. Состав распределяется толстым слоем на высоту не менее 30 см.
Если поверхность неровная, то клей можно наносить и на основание, и на ендовый ковер, которым будет закрываться стык. |
 |
Верхняя часть прибивается гвоздями или закрепляется дюбелями. Дополнительная фиксация позволяет надежно зафиксировать материал, и он приклеивается намертво.
Важно ровно расположить кусок перед прибиванием, потом поправить положение уже не получится. |
 |
Края подрезаются, загибаются и крепятся. Не стоит срезать материал по углу, гораздо лучше сделать надрезы и загнуть его на другую сторону, так получится намного надежнее.
Края, которые будут крепиться, нужно заранее хорошо промазать битумным клеем. |
 |
Коньковый элемент в первую очередь разрывается по линиям. Если перфорация слабая, то предварительно делайте надрезы строительным ножом, чтобы элементы разделялись ровно и не портились при разделении. |
 |
Элементы укладываются поперек конька. Они перегибаются так, чтобы напуск с обеих сторон был одинаков. Напуск на соединениях — 5 см, это очень важно для обеспечения надежности соединений. |
 |

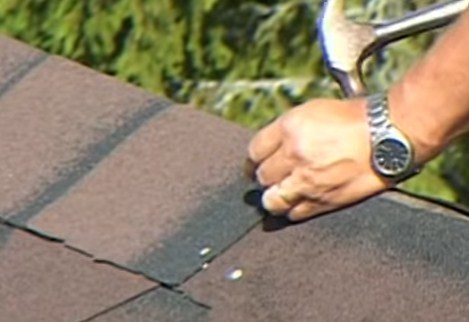

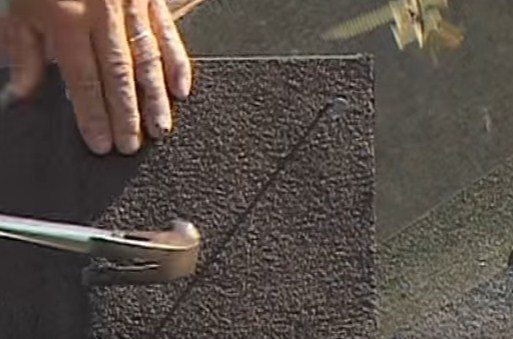

Каждый элемент закрепляется гвоздями. Их должно быть по два с каждой стороны. Место крепления перекрывается следующим элементом и так далее. |
 |
Так выглядит правильно закрепленный конек. Все элементы плотно прилегают друг к другу и не торчат в разные стороны. |
Вывод
Кровля Катепал не только надежна и долговечна, но и проста в укладке. Видео в этой статье поможет еще лучше разобраться в теме, а если вам что-то непонятно — спрашивайте в комментариях.
